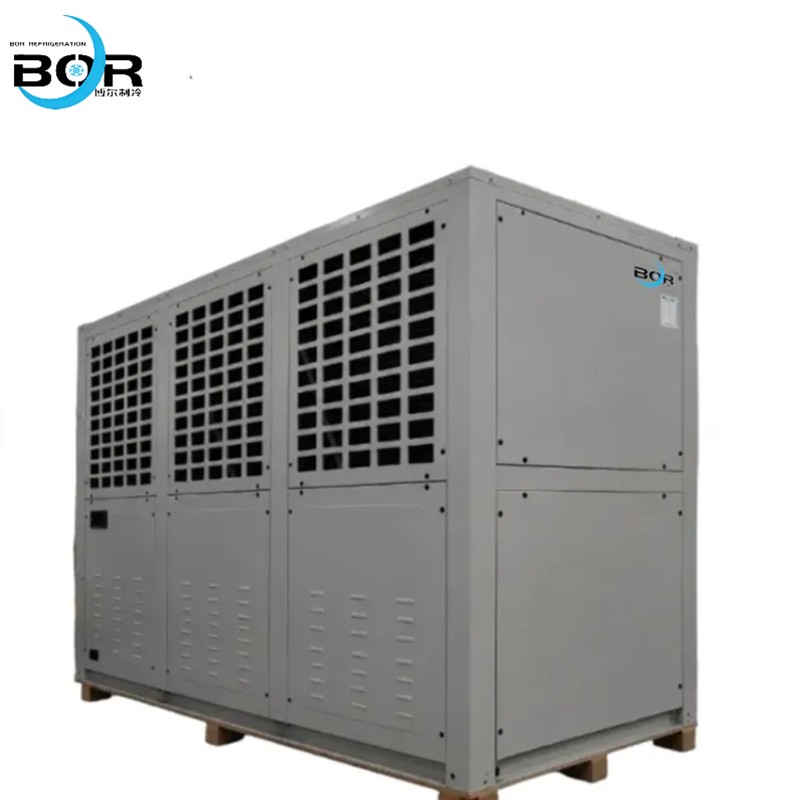

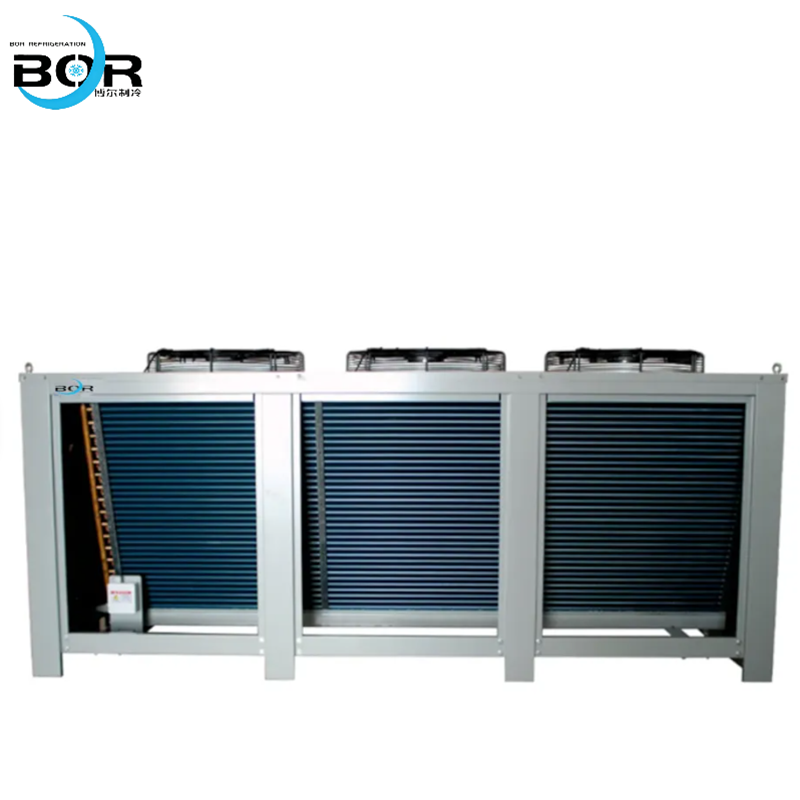

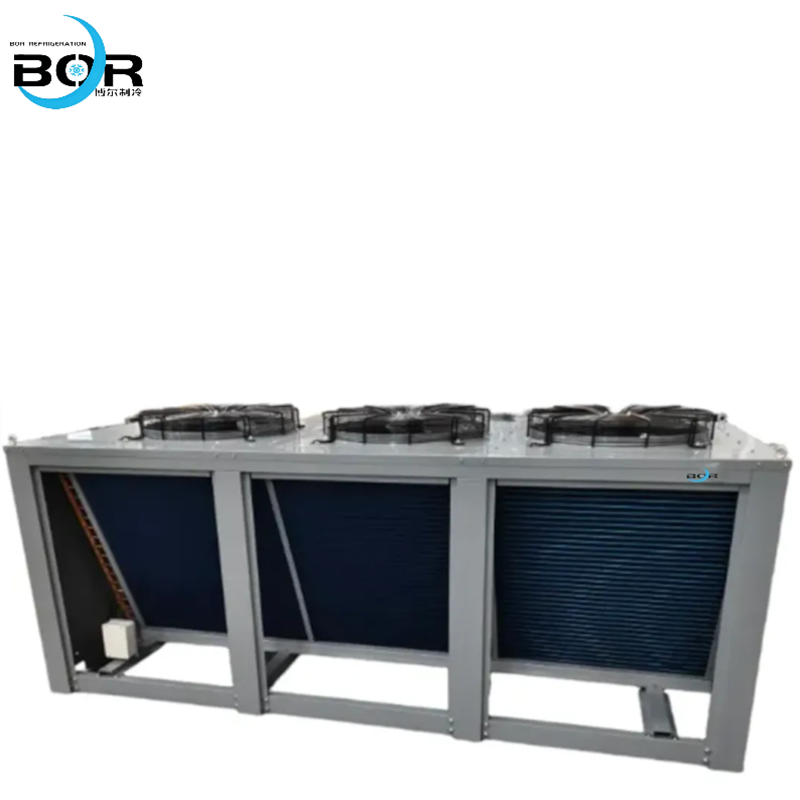

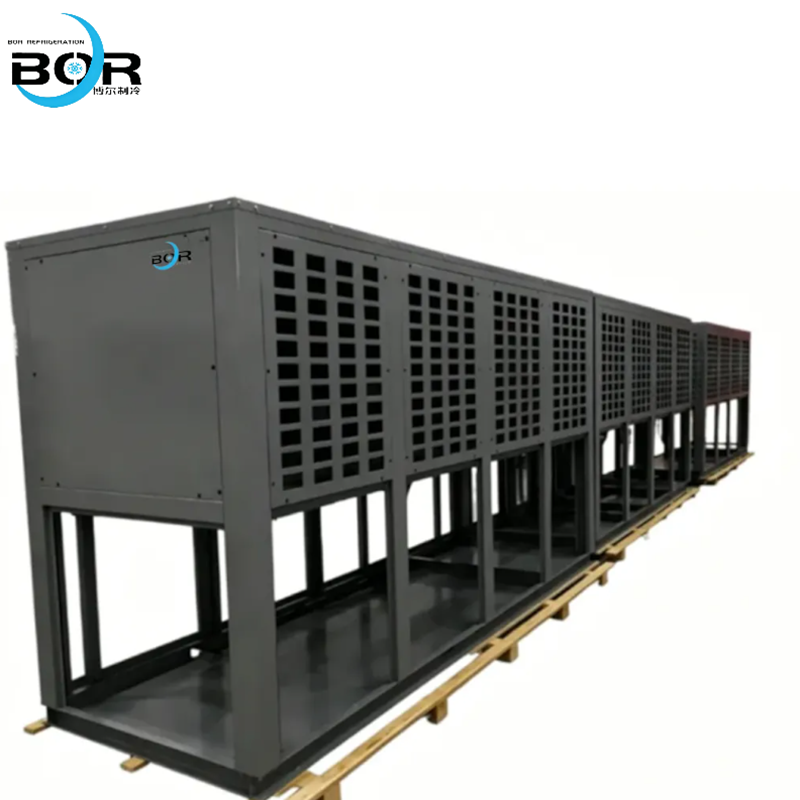

I. Nombre del producto: Condensador tipo V

Ⅱ. Características del producto

1. Eficiencia superior de intercambio de calor

Diseño optimizado del flujo de aire

El diseño en forma de V (normalmente con un ángulo de 60°-90°) forma un conducto de aire natural, guiando el flujo de aire para que pase uniformemente por la superficie del tubo aleteado. Esto evita zonas muertas de flujo de aire y mejora la uniformidad del intercambio de calor en comparación con los diseños planos tradicionales o de tipo H.

Principio de intercambio de calor a contracorriente: El refrigerante fluye en dirección opuesta al aire ambiente, maximizando la diferencia de temperatura entre el refrigerante y el aire. Esto mejora significativamente la eficiencia de transferencia de calor, especialmente en entornos de alta temperatura.

Alta tasa de utilización de tubos aleteados

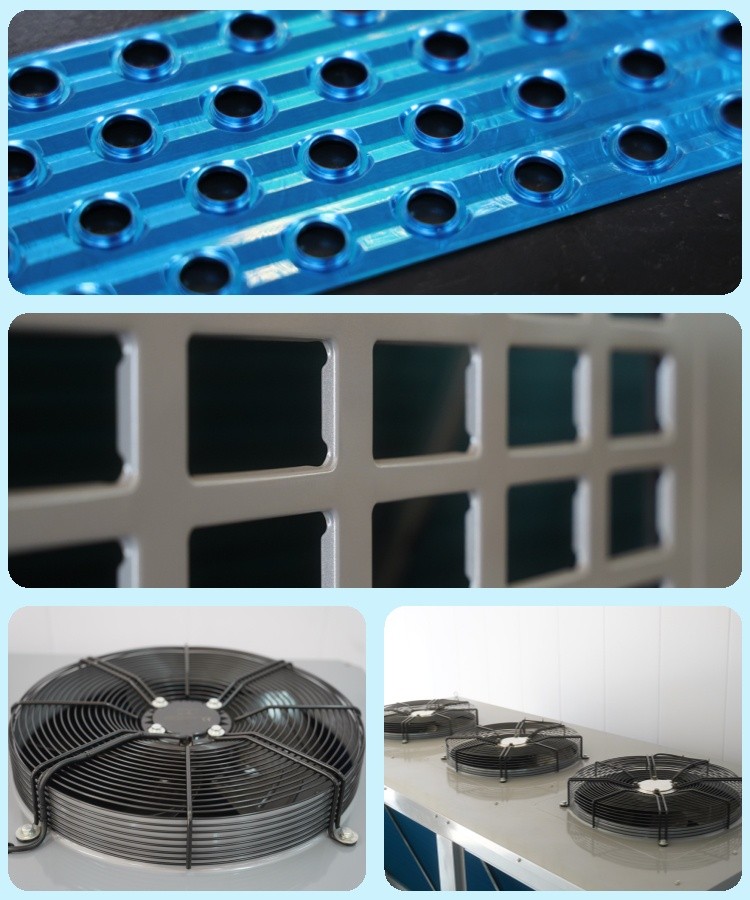

Adopta tubos aleteados de alta densidad (por ejemplo, tubos de cobre de 7mm de diámetro exterior con aletas de aluminio hidrofílicas), aumentando el área de intercambio de calor por unidad de volumen. La estructura tipo V garantiza que ambos lados de las aletas estén completamente en contacto con el flujo de aire, evitando el desperdicio de superficies de intercambio de calor.

Las aletas están diseñadas con un paso razonable (1.8-2.5mm), equilibrando la resistencia del flujo de aire y el efecto de intercambio de calor. Esto reduce la pérdida de presión del lado del aire mientras mejora el coeficiente global de transferencia de calor.

2. Estructura compacta y ahorro de espacio

Optimización del espacio

El diseño inclinado tipo V reduce eficazmente la huella horizontal. En comparación con los condensadores tipo H de la misma capacidad térmica, ahorra 20%-30% de espacio de instalación horizontal, lo que lo hace ideal para salas de máquinas compactas, instalaciones en azoteas y equipos de refrigeración móviles.

La altura vertical puede ajustarse de forma flexible según el espacio de instalación, adaptándose a escenarios de altura limitada, como salas de máquinas en sótanos o áreas exteriores pequeñas.

Ligero y de fácil instalación

Diseño integrado de bastidor tipo V, con una distribución de peso razonable. El peso total es 15%-25% más ligero que el de los condensadores horizontales tradicionales, reduciendo la mano de obra de instalación y los costes de transporte.

La estructura inclinada permite una elevación y fijación convenientes, y el ángulo de instalación puede ajustarse según las condiciones del sitio para garantizar un flujo de aire óptimo.

3. Excelente rendimiento de flujo y compatibilidad del sistema

Carga de refrigerante reducida

El diseño tipo V garantiza una distribución uniforme del refrigerante en cada haz de tubos. Combinado con tubos de cobre de diámetro pequeño (por ejemplo, 7mm de diámetro exterior), se reduce el volumen interno del sistema, requiriendo 10%-20% menos carga de refrigerante en comparación con condensadores tipo H de las mismas especificaciones. Esto reduce los costes de refrigerante y el impacto ambiental.

Caída de presión optimizada

La estructura tipo V reduce la resistencia del flujo de aire, y el diseño de tubos multicircuito equilibra la caída de presión del refrigerante. Mediante optimización profesional por simulación de fluidos, la caída de presión del sistema se controla dentro de un rango razonable (≤0.08MPa), garantizando un alto COP y un funcionamiento estable del sistema de refrigeración.

Adecuado para diversos refrigerantes (R22, R404A, R507A, R134a, R32, R290, etc.), compatible con compresores de tornillo, scroll y pistón, con gran versatilidad.

4. Fuerte resistencia a la corrosión y larga vida útil

Selección de materiales de alta calidad

Adopta tubos de cobre de alta pureza (conductividad térmica de hasta 401 W/(m·K)) y aletas de aluminio hidrofílicas resistentes a la corrosión. Las aletas están tratadas con un recubrimiento anticorrosión, que resiste eficazmente la oxidación, la niebla salina y la corrosión química, prolongando la vida útil en entornos adversos (por ejemplo, zonas costeras, plantas químicas).

El espesor de la pared del tubo está optimizado (0.35-0.4mm), garantizando suficiente capacidad de soporte de presión (≤2.5MPa) mientras reduce la resistencia térmica, logrando una transferencia de calor eficiente y fiabilidad a largo plazo.

Mantenimiento y eliminación de polvo fáciles

La estructura abierta tipo V facilita el flujo de aire, reduciendo la acumulación de polvo en la superficie de las aletas. Cuando se necesita limpieza, las aletas inclinadas permiten que el polvo se desprenda fácilmente, reduciendo la frecuencia de mantenimiento y los costes de mano de obra.

Los componentes clave están diseñados con fácil acceso, lo que simplifica la inspección y el mantenimiento diarios, garantizando que el condensador funcione de manera estable durante mucho tiempo.

III. Parámetros técnicos del condensador FNV300
