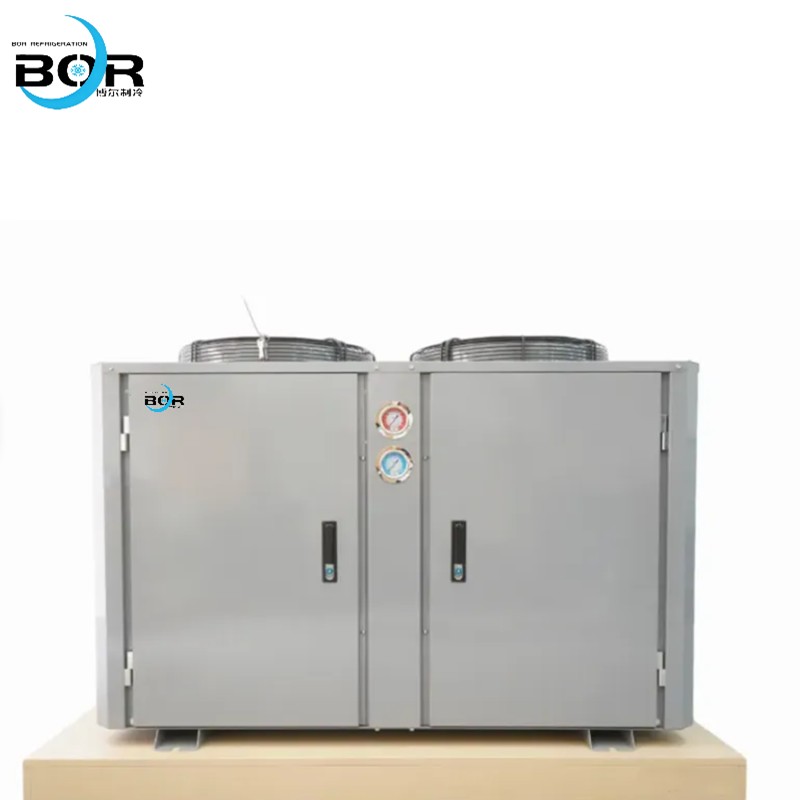

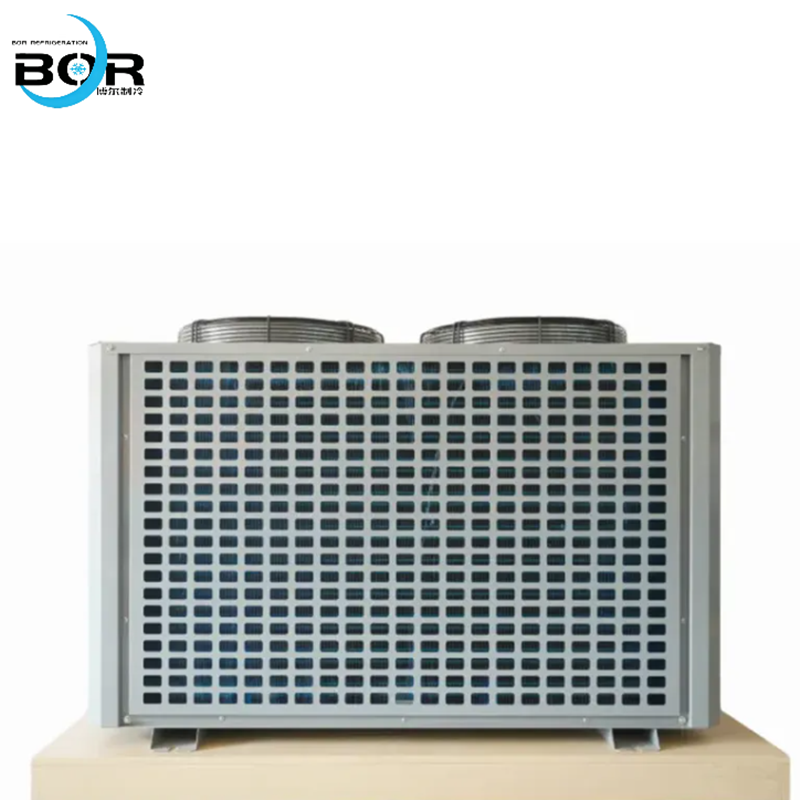

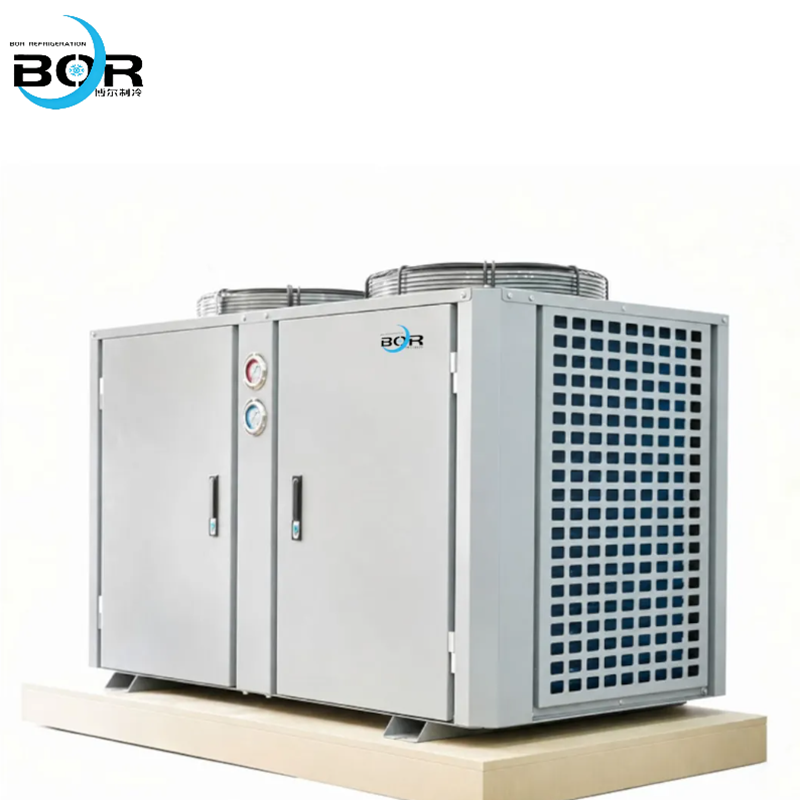

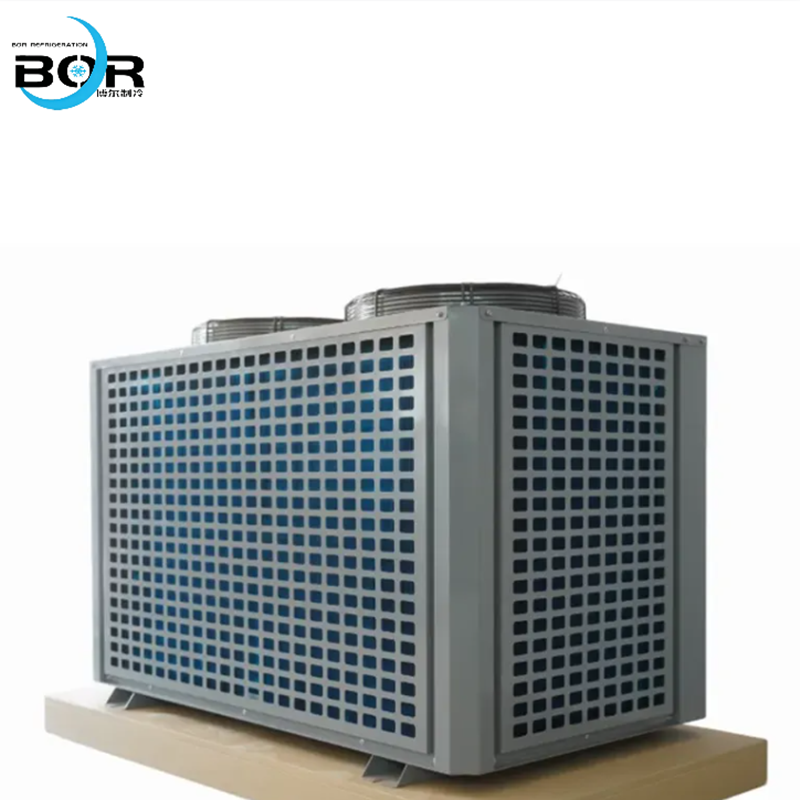

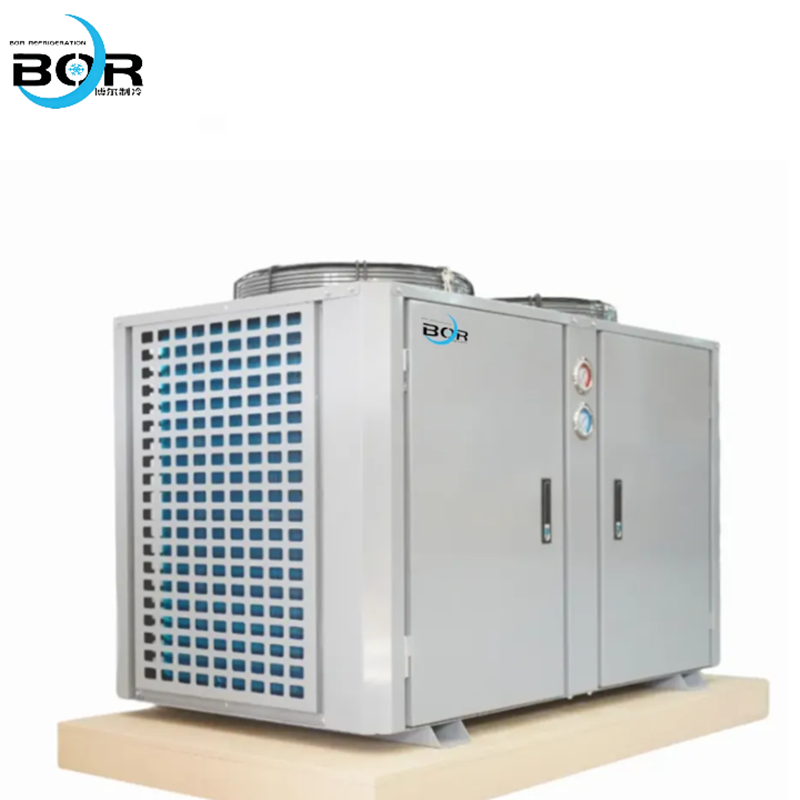

I. Nombre del producto: Condensador tipo U con salida de aire superior

Ⅱ. Características del producto

1.Intercambio de calor eficiente con diseño de salida de aire superior

Descarga de aire superior optimizada

Disposición del haz de tubos en forma de U combinada con un diseño de salida de aire superior, que permite descargar el aire caliente verticalmente hacia arriba. Esto evita la recirculación de aire caliente (un problema común en los modelos con salida de aire lateral) y garantiza una rápida disipación del calor, especialmente en espacios confinados o entornos de instalación densos.

Los ventiladores de alta presión estática están configurados en la parte superior, lo que puede superar eficazmente la resistencia del flujo de aire, garantizar una distribución uniforme del aire en todo el haz de tubos en forma de U, eliminar las zonas muertas de flujo de aire y mejorar la eficiencia general del intercambio de calor en un 10%-15% en comparación con los condensadores tradicionales con salida de aire lateral.

Estructura de transferencia de calor mejorada

Adopta tubos aletados de alta densidad (por ejemplo, tubos de cobre de alta pureza con diámetro exterior de 7mm y aletas de aluminio hidrofílicas), maximizando el área de intercambio de calor por unidad de volumen. La disposición en forma de U prolonga la trayectoria de flujo del refrigerante, permitiendo un intercambio de calor suficiente entre el refrigerante y el aire ambiente.

El paso de las aletas está diseñado científicamente (1.8-2.5mm), equilibrando la resistencia del flujo de aire y el efecto de transferencia de calor. El diseño de salida de aire superior reduce la pérdida de presión del lado del aire, mejorando aún más el coeficiente de transferencia de calor por convección entre la superficie de la aleta y el aire.

2. Diseño compacto & instalación flexible

Estructura en forma de U que ahorra espacio

El diseño del haz de tubos en forma de U pliega el haz de tubos en forma de U, reduciendo la superficie horizontal ocupada en un 30%-40% en comparación con condensadores de tubos rectos o tipo H de la misma capacidad térmica. Es especialmente adecuado para salas de máquinas estrechas, instalaciones en azoteas y equipos con espacio horizontal limitado.

La salida de aire superior elimina la necesidad de espacio para conductos de aire laterales, permitiendo instalar el condensador cerca de paredes u otros equipos, maximizando la utilización del espacio.

Instalación & izado fáciles

Diseño integrado de ventilador superior y bastidor en forma de U, con distribución equilibrada del peso. La estructura general es ligera (10%-20% más ligera que los condensadores tradicionales horizontales con salida de aire superior), reduciendo los costes de transporte e instalación.

El diseño de salida de aire superior simplifica la instalación y el izado—los puntos de izado están dispuestos razonablemente en el bastidor superior, y no se requiere espacio adicional para la circulación de aire lateral, adaptándose a diversas condiciones de instalación in situ.

3. Excelente rendimiento de flujo & amplia compatibilidad

Carga de refrigerante reducida

La disposición en forma de U optimiza la trayectoria de flujo del refrigerante, garantizando una distribución uniforme del refrigerante en cada haz de tubos. Combinada con tubos de cobre de diámetro pequeño (por ejemplo, diámetro exterior de 7mm), el volumen interno del sistema se reduce eficazmente, requiriendo un 15%-25% menos de carga de refrigerante en comparación con condensadores de tubos rectos con salida de aire superior de las mismas especificaciones, reduciendo los costes de refrigerante y el impacto ambiental.

Caída de presión estable & versatilidad

Mediante simulación profesional de dinámica de fluidos, el haz de tubos en forma de U y el diseño multicircuito se optimizan para equilibrar la resistencia al flujo del refrigerante y la eficiencia del intercambio de calor. La caída de presión del sistema se controla estrictamente dentro de ≤0.09MPa, garantizando un COP alto y un funcionamiento estable del sistema de refrigeración.

Compatible con diversos refrigerantes (R22, R404A, R507A, R134a, R32, R290, etc.) y adecuado para compresores de tornillo, scroll y pistón, satisfaciendo las necesidades de diferentes sistemas de refrigeración y escenarios de aplicación.

4. Fuerte resistencia a la corrosión & bajo mantenimiento

Materiales anticorrosión de alta calidad

Adopta tubos de cobre de alta pureza (conductividad térmica de hasta 401 W/(m·K)) y aletas de aluminio hidrofílicas resistentes a la corrosión. Las aletas están recubiertas con una capa anticorrosión resistente a altas temperaturas, que resiste eficazmente la oxidación, la niebla salina y la corrosión química, adaptándose a entornos adversos como zonas costeras y talleres industriales.

El espesor de la pared del tubo está optimizado (0.35-0.4mm), garantizando una capacidad suficiente de resistencia a la presión (≤2.5MPa) mientras reduce la resistencia térmica, logrando una transferencia de calor eficiente y un funcionamiento estable a largo plazo (vida útil de diseño de hasta 15 años).

Mantenimiento & eliminación de polvo convenientes

El diseño de salida de aire superior facilita la descarga de polvo—el aire caliente se descarga hacia arriba, llevándose el polvo superficial y reduciendo la acumulación de polvo en la superficie de las aletas. La estructura abierta en forma de U permite un fácil acceso al haz de tubos y al ventilador para limpieza y mantenimiento.

El ventilador superior es fácil de desmontar y reemplazar, y los componentes clave están diseñados con acceso rápido, reduciendo la frecuencia de mantenimiento y los costes de mano de obra, garantizando el funcionamiento estable a largo plazo del equipo.

III.      Parámetros técnicos del condensador
