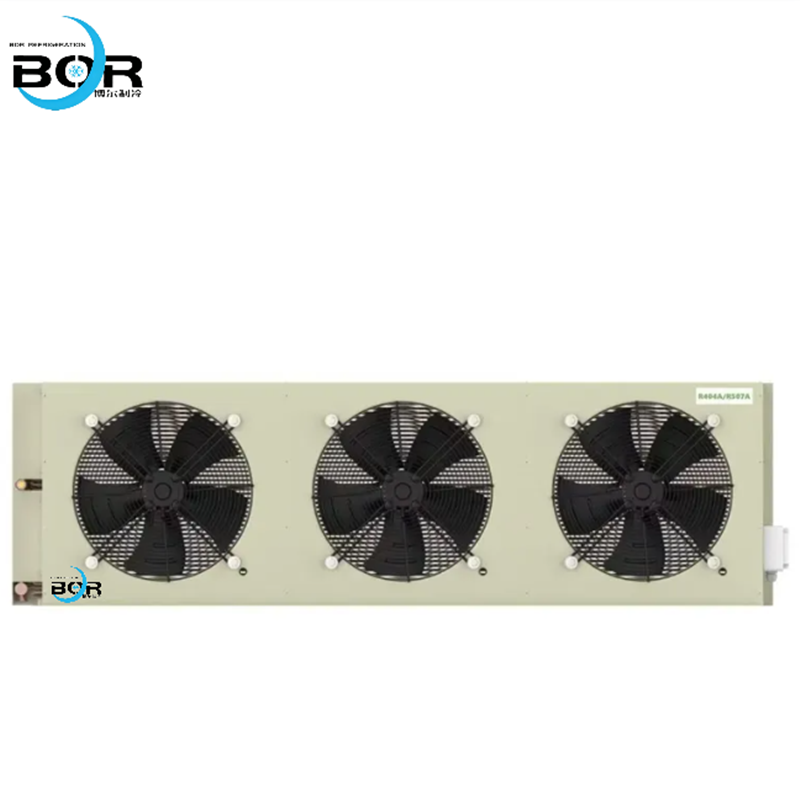

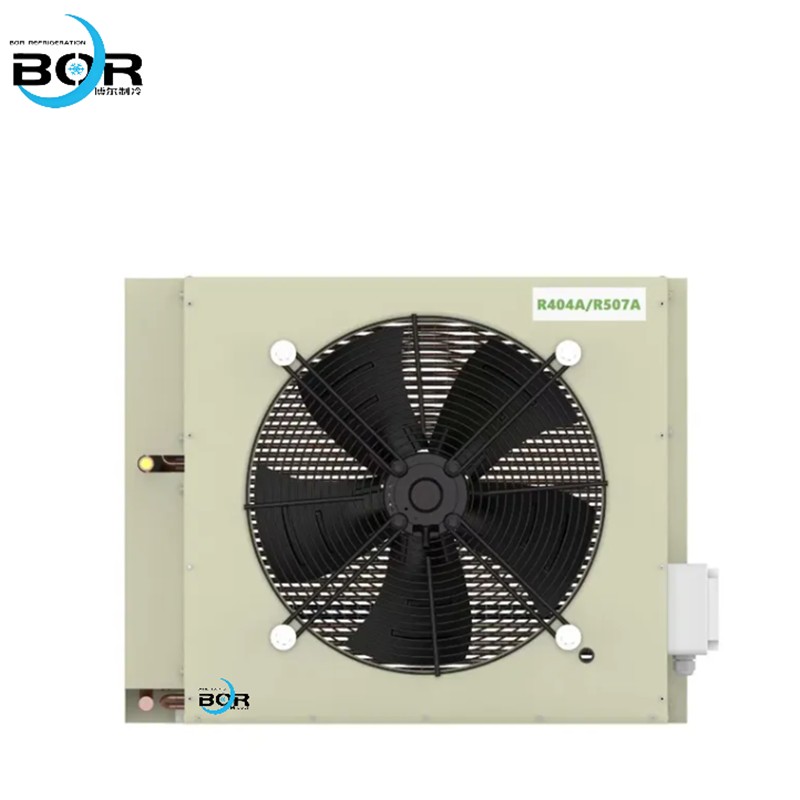

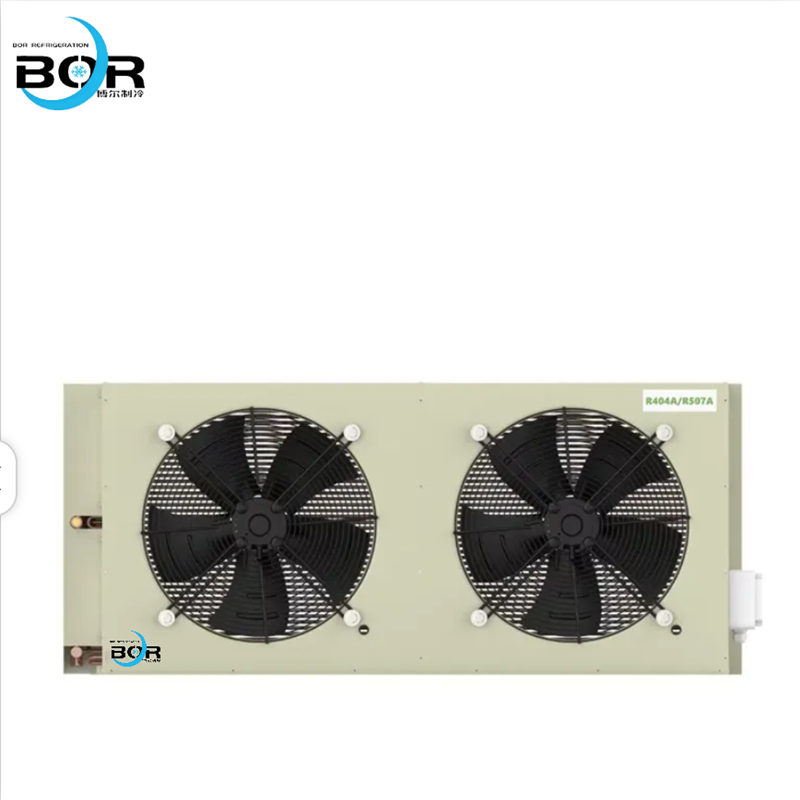

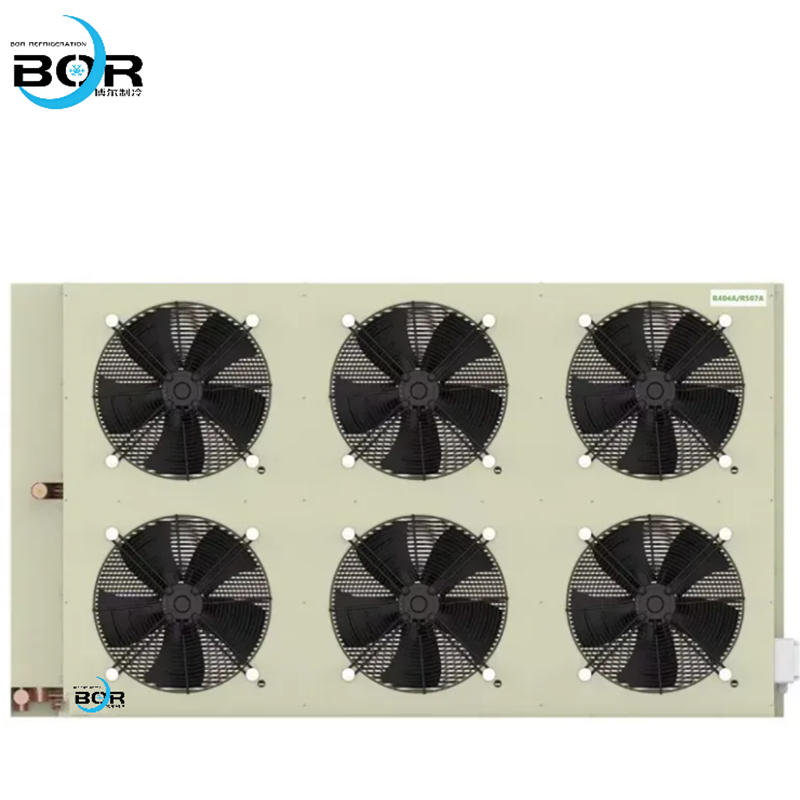

I. Nombre del producto: Condensador tipo H

ⅡCaracterísticas del producto

1. Rendimiento de intercambio térmico de alta eficiencia

· Mayor área de intercambio térmico por unidad de volumen

o 7mm (DE) Los tubos de cobre son más delgados que los tamaños tradicionales (p. ej., 9.52mm, 12mm), lo que permite una mayor densidad de tubos dentro del mismo volumen o una reducción de la longitud del tubo para la misma capacidad térmica.

o Relación superficie-volumen optimizada: Los diámetros más pequeños ofrecen una mayor superficie específica, aumentando el área de transferencia de calor por unidad de longitud. Esto mejora la conductividad térmica entre el refrigerante y el aire ambiente, especialmente eficaz en condensadores enfriados por aire donde el coeficiente de transferencia de calor del lado del aire suele ser bajo.

o Efecto de turbulencia mejorado: El diámetro interior más pequeño (aprox. 6-6.4mm) aumenta la velocidad de flujo del refrigerante, promoviendo la turbulencia. Esto reduce la resistencia térmica de la capa límite y mejora el coeficiente interno de transferencia de calor por convección.

· Diseño de pared delgada y ventajas de conductividad térmica

o El cobre posee una alta conductividad térmica (aprox. 401 W/(m·K)). El diámetro de 7mm permite configuraciones de pared delgada (p. ej., 0.35mm), reduciendo aún más la resistencia térmica para una transferencia de calor más rápida desde el refrigerante interno hacia el exterior del tubo.

2. Compacidad y optimización del espacio

· Miniaturización del sistema

o Los diámetros pequeños permiten disposiciones de tubos más densas (p. ej., estructuras de múltiples filas o microcanales) dentro de espacios limitados. En A/C automotriz, unidades exteriores residenciales y equipos de refrigeración compactos, esto ahorra espacio de instalación y favorece un diseño ligero.

o El radio de curvatura pequeño (normalmente 2-3x el diámetro) facilita diseños complejos y se adapta a espacios irregulares (p. ej., unidades circulares o curvas).

· Ligereza y eficiencia de materiales

o Un solo tubo de 7mm pesa aproximadamente 50%-60% de un tubo de 9.52mm. Reducir el uso total de cobre disminuye los costos y el peso, una ventaja significativa para aplicaciones sensibles al peso como equipos montados en vehículos o móviles.

3. Características de flujo y compatibilidad del sistema

· Carga de refrigerante reducida

o Los volúmenes internos más pequeños (p. ej., 28.3cm³/m para 7mm DE frente a 50.3cm³/m para 9.52mm DE) reducen la carga de refrigerante requerida. Esto disminuye los costos y el impacto ambiental (especialmente para refrigerantes ecológicos como R32, R290) al tiempo que facilita el arranque-parada rápido del sistema y el ajuste dinámico.

· Caída de presión y optimización del circuito

o Aunque los diámetros más pequeños pueden aumentar la resistencia al flujo, la caída de presión puede equilibrarse mediante diseños de múltiples circuitos. La tecnología de simulación moderna permite una optimización precisa de la longitud del tubo y del circuito para mantener un COP alto mientras se mantiene la caída de presión dentro de límites razonables (p. ej., ≤0.1MPa).

4. Resistencia a la corrosión y fiabilidad

· El cobre ofrece una resistencia a la corrosión inherentemente alta. Un espesor de pared de 0.35mm es suficiente para condiciones estándar (temp. de condensación ≤60°C, presión ≤2.5MPa). La resistencia a la corrosión y la vida útil pueden ampliarse aún más mediante recubrimientos de aletas, como lámina de aluminio hidrofílica.

III. Parámetros técnicos del condensador H-401CD
