Diseño de cámaras frigoríficas: guía completa sobre tamaño, temperatura, aislamiento y refrigeración

Una cámara frigorífica bien diseñada debe mantener la temperatura requerida y, al mismo tiempo, proporcionar suficiente capacidad de almacenamiento, refrigeración eficiente, aislamiento fiable y un acceso cómodo a los productos. El diseño debe basarse en los productos que se almacenarán, el volumen de almacenamiento, la temperatura de funcionamiento, el espacio disponible y el uso previsto.

El diseño de una cámara frigorífica no consiste simplemente en elegir el tamaño de la sala y la unidad de refrigeración. El tamaño, la temperatura, el espesor de los paneles, el aislamiento, la capacidad de refrigeración, la configuración de los equipos y la distribución interior trabajan conjuntamente para determinar el rendimiento del sistema.

Esta guía explica los factores clave que deben tenerse en cuenta al diseñar una cámara frigorífica.

Guía de diseño de cámaras frigoríficas: tamaño, temperatura, aislamiento y equipos

Un diseño completo de cámara frigorífica normalmente incluye el recinto aislado, el sistema de refrigeración, las puertas, el suelo, los controles eléctricos y la distribución interna de almacenamiento.

Antes de seleccionar los equipos, los compradores deben definir varios requisitos básicos:

• Productos que se almacenarán

• Temperatura de almacenamiento requerida

• Capacidad de almacenamiento

• Dimensiones de la cámara

• Frecuencia de carga y descarga

• Temperatura ambiente

• Requisitos de aislamiento

• Capacidad de refrigeración

• Espacio de instalación disponible

Estos factores están estrechamente relacionados. Por ejemplo, un mayor volumen de almacenamiento normalmente requiere una mayor capacidad de refrigeración, mientras que una temperatura de funcionamiento más baja puede requerir un aislamiento más grueso y equipos de refrigeración diferentes.

Por lo tanto, un diseño exitoso comienza con la aplicación y avanza hacia la configuración técnica adecuada.

Cómo calcular el tamaño y la capacidad de almacenamiento de una cámara frigorífica

El tamaño de la cámara frigorífica debe basarse en la cantidad y el tipo de productos que deben almacenarse, en lugar de simplemente utilizar el máximo espacio disponible.

Las consideraciones importantes incluyen:

• Volumen del producto

• Dimensiones de los palés

• Requisitos de estanterías

• Altura de apilamiento de los productos

• Pasillos necesarios

• Acceso de los trabajadores

• Áreas de carga y descarga

• Crecimiento futuro del almacenamiento

La capacidad de almacenamiento también debe tener en cuenta el espacio necesario para la circulación del aire. Llenar excesivamente la cámara puede restringir el flujo de aire y dificultar que el sistema de refrigeración mantenga una temperatura estable.

Un tamaño de cámara correctamente calculado puede equilibrar la capacidad de almacenamiento, el coste de construcción, los requisitos de refrigeración y la eficiencia operativa.

Cómo elegir el espesor de los paneles para cámaras frigoríficas

Los paneles para cámaras frigoríficas proporcionan aislamiento térmico entre el interior refrigerado y el entorno circundante.

El espesor adecuado del panel depende principalmente de la temperatura de funcionamiento, las condiciones ambientales, el tamaño de la cámara, el material aislante y los requisitos de eficiencia energética.

Las cámaras de refrigeración pueden requerir especificaciones de panel diferentes de las cámaras de congelación porque la diferencia de temperatura entre el interior y el exterior es menor.

Para aplicaciones de baja temperatura, un aislamiento más grueso suele ser más importante, ya que puede producirse una mayor transferencia de calor a través de la envolvente de la construcción.

Las juntas y conexiones de los paneles son igualmente importantes. Incluso un aislamiento de alto rendimiento puede perder eficacia si existen huecos o un sellado deficiente entre los paneles.

Cómo elegir la capacidad de refrigeración adecuada para una cámara frigorífica

La capacidad de refrigeración debe ajustarse a la carga térmica real de la cámara frigorífica.

La carga de refrigeración puede proceder de varias fuentes:

• Calor que entra a través de paredes, techo y suelo

• Calor procedente de los productos que entran en la cámara

• Apertura de puertas e infiltración de aire

• Personal dentro de la cámara

• Iluminación

• Ventiladores y componentes eléctricos

• Temperatura ambiente

La carga térmica de los productos puede ser especialmente importante cuando se introducen productos calientes en la cámara.

Por lo tanto, seleccionar una unidad de refrigeración basándose únicamente en el volumen de la cámara puede dar lugar a un sistema con una capacidad incorrecta. Un cálculo adecuado debe considerar las condiciones completas de funcionamiento y el tiempo de enfriamiento requerido.

Un sistema con capacidad insuficiente puede tener dificultades para alcanzar la temperatura objetivo, mientras que un sistema sobredimensionado puede aumentar los costes de equipo y operación.

Guía de temperatura para cámaras frigoríficas: refrigeración, congelación y ultracongelación

La temperatura es uno de los factores más importantes en el diseño de una cámara frigorífica, ya que diferentes productos requieren distintas condiciones de almacenamiento.

Cámara frigorífica de refrigeración

Las cámaras de refrigeración se utilizan generalmente para productos que deben mantenerse refrigerados sin congelarse. Las aplicaciones habituales incluyen alimentos frescos, productos lácteos, bebidas, frutas y verduras.

La temperatura exacta debe determinarse de acuerdo con los requisitos del producto.

Cámara frigorífica de congelación

Las cámaras de congelación funcionan por debajo del punto de congelación y se utilizan habitualmente para carne congelada, mariscos, alimentos congelados y otros productos congelados.

Las temperaturas de funcionamiento más bajas requieren un aislamiento adecuado, capacidad de refrigeración, sellado de puertas y control de desescarche.

Cámara frigorífica de ultracongelación

Las aplicaciones de ultracongelación requieren temperaturas aún más bajas y, por lo tanto, imponen mayores exigencias al aislamiento y a los equipos de refrigeración.

La temperatura objetivo siempre debe determinarse según el producto y los requisitos de almacenamiento, en lugar de seleccionar un intervalo de temperatura simplemente porque se utiliza habitualmente.

Aislamiento para cámaras frigoríficas: comparación entre paneles PU y PIR

El aislamiento ayuda a minimizar la transferencia de calor y reduce la carga de refrigeración de una cámara frigorífica.

PU y PIR son dos materiales aislantes comunes utilizados en paneles para cámaras frigoríficas.

Paneles PU

Los paneles de poliuretano proporcionan un buen aislamiento térmico y se utilizan ampliamente en aplicaciones comerciales e industriales de almacenamiento frigorífico.

Pueden utilizarse en cámaras de refrigeración, cámaras de congelación y muchos otros entornos con temperatura controlada.

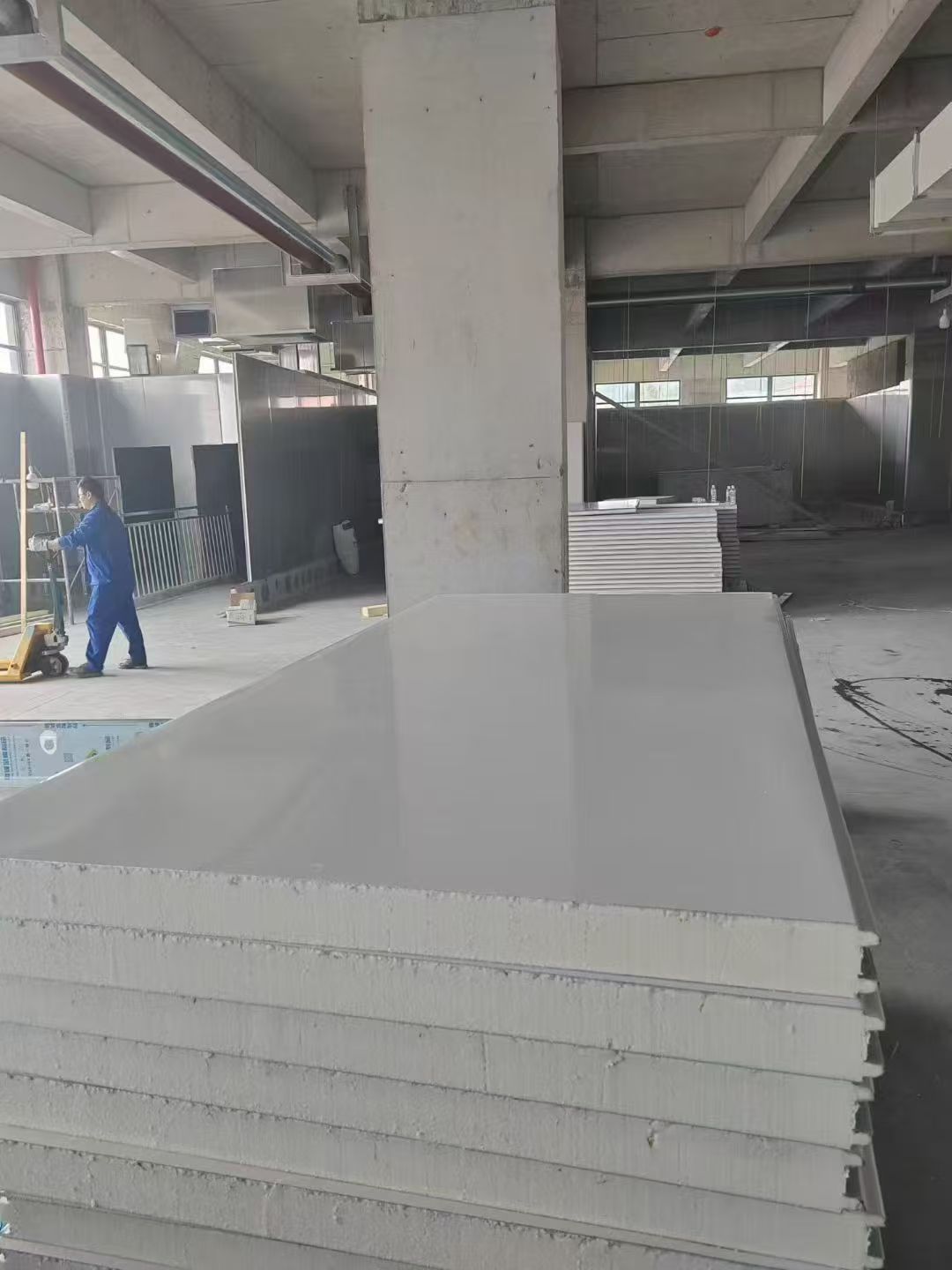

Paneles PIR

Los paneles de poliisocianurato pueden proporcionar un alto rendimiento de aislamiento térmico y pueden seleccionarse cuando los proyectos dan mayor importancia a la eficiencia térmica o al comportamiento frente al fuego.

PU frente a PIR

La elección correcta depende del proyecto específico, en lugar de seleccionar un material como universalmente superior.

Los compradores deben comparar:

• Rendimiento de aislamiento térmico

• Temperatura de funcionamiento requerida

• Requisitos de comportamiento frente al fuego

• Espesor del panel

• Normas del proyecto

• Condiciones de instalación

• Presupuesto

El material y el espesor del panel deben considerarse conjuntamente para lograr el rendimiento de aislamiento requerido.

Diseño de distribución de cámaras frigoríficas: cómo planificar eficientemente el espacio de almacenamiento

La distribución de una cámara frigorífica afecta tanto a la capacidad de almacenamiento como a la eficiencia operativa diaria.

Una buena distribución debe proporcionar espacio suficiente para el almacenamiento de productos, el flujo de aire, los trabajadores y las operaciones de carga.

Organización del almacenamiento

Los productos deben organizarse de acuerdo con el tipo de producto, la tasa de rotación, los requisitos de temperatura y la frecuencia de manipulación.

Los productos a los que se accede con frecuencia pueden colocarse más cerca de la entrada para reducir los desplazamientos innecesarios y la apertura de puertas.

Espacio para el flujo de aire

Es necesario dejar una separación adecuada alrededor de los productos para garantizar una correcta circulación del aire.

Bloquear el evaporador o apilar los productos demasiado cerca de las paredes puede reducir el flujo de aire y crear temperaturas desiguales.

Carga y descarga

La zona de entrada debe permitir mover los productos de forma eficiente sin crear congestión innecesaria.

En instalaciones más grandes, la distribución también puede necesitar considerar muelles de carga, zonas de preparación, carretillas elevadoras, palés y zonas de temperatura separadas.

Expansión futura

Al planificar una cámara frigorífica industrial o comercial, es útil considerar el crecimiento futuro del almacenamiento. Una distribución flexible puede facilitar posteriormente la ampliación de la capacidad de almacenamiento o la creación de zonas adicionales de temperatura controlada.

Cómo trabajan conjuntamente los diferentes factores de diseño

Los factores de diseño de una cámara frigorífica no deben considerarse de forma independiente.

Por ejemplo, aumentar el tamaño de la cámara puede incrementar tanto los requisitos de construcción como los de refrigeración. Reducir la temperatura de funcionamiento puede aumentar las exigencias de aislamiento y refrigeración. Aumentar la frecuencia de apertura de puertas puede incrementar la infiltración de calor y afectar a la capacidad de refrigeración requerida.

La relación principal del diseño puede resumirse de la siguiente manera:

Requisitos del producto → Temperatura → Capacidad de almacenamiento → Tamaño de la cámara → Aislamiento → Capacidad de refrigeración → Distribución → Equipos

Seguir esta secuencia ayuda a garantizar que cada parte de la cámara frigorífica se seleccione de acuerdo con la aplicación real.

Errores comunes en el diseño de cámaras frigoríficas

Varios errores de diseño pueden reducir el rendimiento de una cámara frigorífica.

Elegir el tamaño de la cámara sin calcular los requisitos de almacenamiento

Una cámara sobredimensionada puede aumentar la inversión y el consumo de energía, mientras que una cámara demasiado pequeña puede limitar la capacidad de almacenamiento y el flujo de aire.

Seleccionar los equipos de refrigeración únicamente según el volumen de la cámara

El volumen de la cámara es importante, pero no representa la carga de refrigeración completa. También deben considerarse la carga de los productos, la temperatura ambiente, la apertura de puertas y otras fuentes de calor.

Utilizar un aislamiento insuficiente

Un aislamiento deficiente aumenta la transferencia de calor y obliga al sistema de refrigeración a trabajar más intensamente.

Ignorar el uso de las puertas

La apertura frecuente de puertas puede introducir cantidades significativas de aire caliente en la cámara. Por lo tanto, la configuración de las puertas y la frecuencia de operación deben considerarse durante el diseño.

Sobrecargar el área de almacenamiento

Los productos apilados demasiado cerca pueden restringir el flujo de aire y crear diferencias de temperatura dentro de la cámara.

Diseño de cámaras frigoríficas para diferentes aplicaciones

Los requisitos de diseño de las cámaras frigoríficas varían según la industria.

El almacenamiento de alimentos puede requerir diferentes zonas de temperatura para carne, mariscos, productos lácteos, frutas y verduras.

Los restaurantes y hoteles suelen priorizar distribuciones compactas, acceso cómodo y un funcionamiento diario fiable.

Los supermercados pueden necesitar múltiples áreas de almacenamiento frigorífico y acceso frecuente a los productos.

Las instalaciones farmacéuticas pueden requerir un control preciso de la temperatura, supervisión, alarmas y medidas adicionales de fiabilidad.

Las instalaciones industriales de almacenamiento frigorífico generalmente requieren mayor capacidad, mayor rendimiento de refrigeración, flujo de aire optimizado y manipulación eficiente de productos.

Por lo tanto, el diseño siempre debe comenzar con la aplicación real, en lugar de utilizar una configuración estándar para todos los proyectos.

Lista de verificación para el diseño de cámaras frigoríficas

Antes de finalizar el diseño de una cámara frigorífica, los compradores deben confirmar:

Conclusión

Un diseño eficaz de cámara frigorífica requiere que los diferentes componentes del sistema trabajen conjuntamente. El tamaño de la cámara determina la capacidad de almacenamiento, la temperatura afecta a los requisitos de aislamiento y refrigeración, el espesor del panel influye en el rendimiento térmico y la distribución afecta al flujo de aire y a las operaciones diarias.

El proceso de diseño debe comenzar con los productos y los requisitos de almacenamiento, seguido de la selección de temperatura, el cálculo de capacidad, la selección del aislamiento, el cálculo de la carga de refrigeración, la configuración de los equipos y la planificación de la distribución interna.

Al considerar estos factores como un sistema integrado, las empresas pueden construir una cámara frigorífica que proporcione un control estable de la temperatura, almacenamiento eficiente, rendimiento de refrigeración fiable y una mejor eficiencia operativa a largo plazo.
