¿Qué tamaño de panel para cámara frigorífica es adecuado para una ampliación modular?

Elegir el tamaño adecuado de panel para cámara frigorífica no consiste simplemente en adaptarse al plano de planta actual. Para una empresa que prevé un mayor volumen de operaciones, una nueva línea de productos o zonas de temperatura adicionales en los próximos años, las dimensiones de los paneles pasan a formar parte de la estrategia de ampliación. Una cámara que parece económica en el momento de la instalación puede resultar costosa de ampliar si sus módulos de pared, luces de techo, juntas y aperturas de puertas no se planificaron como un sistema coordinado.

Para los responsables de la toma de decisiones en el procesamiento de alimentos, la distribución farmacéutica, la logística de cadena de frío y el almacenamiento industrial, la pregunta práctica es:¿qué formato de panel nos permite añadir capacidad más adelante sin reconstruir la cámara frigorífica original? La mejor respuesta suele ser un sistema estandarizado de paneles modulares, especificado en función de la temperatura de funcionamiento prevista, la distribución estructural y la probable dirección de ampliación, y no simplemente el panel más grande disponible.

Piense en módulos, no solo en las dimensiones de la cámara

Una cámara frigorífica modular se monta con paneles sándwich aislantes que se ensamblan entre sí para formar paredes, techos y, en ocasiones, suelos. Esto posibilita la ampliación, pero solo cuando la retícula de paneles se ha tenido en cuenta desde el inicio. Si una cámara inicial mide 6,1 m de ancho y el ancho de panel seleccionado es de 1,12 m, el diseño puede requerir piezas de relleno estrechas. Estas secciones cortadas a medida pueden complicar una futura ampliación. En cambio, una dimensión de cámara alineada con el módulo estándar del panel a menudo puede abrirse por un extremo, ampliarse y volver a sellarse con menos modificaciones.

En la mayoría de los proyectos comerciales, el ancho de los paneles debe estandarizarse siempre que sea posible, mientras que la longitud del panel se adapta a la altura de la pared o a la luz del techo. Las dimensiones precisas disponibles varían según el fabricante y la capacidad de producción, pero una especificación práctica normalmente identifica:

• un ancho de panel estándar preferido para todo el proyecto;
• alturas de pared que minimicen las juntas horizontales;
• luces de paneles de techo adecuadas para el ancho libre de la cámara y la disposición de los soportes;
• una «pared de futura ampliación» definida, con un mínimo de instalaciones permanentes adosadas; y
• paneles de esquina, detalles de unión de cierre de leva o machihembrado, remates y sellos compatibles.

Este enfoque convierte el tamaño del panel para cámara frigorífica en una herramienta de planificación. Evita tratar la ampliación como algo secundario que requiera cortar paneles acabados, reubicar equipos de refrigeración o sustituir aislamiento que aún es utilizable.

El grosor del panel establece los límites para el uso futuro

El ancho del panel afecta a la modularidad, pero el grosor del panel determina si la cámara seguirá siendo adecuada si cambia su perfil operativo. Una cámara de almacenamiento refrigerado, un congelador y una instalación de ultracongelación no tienen las mismas necesidades de aislamiento. Seleccionar paneles únicamente para la temperatura actual puede limitar la flexibilidad futura, especialmente cuando una zona de expedición refrigerada podría convertirse posteriormente en una zona de almacenamiento temporal de productos congelados.

Los grosores habituales de los paneles aislantes de poliuretano incluyen 100 mm, 150 mm y 200 mm. La elección correcta depende de la temperatura interior objetivo, las condiciones ambientales, la exposición a la humedad, el tránsito por las puertas, la carga frigorífica y los requisitos energéticos locales. Los paneles más gruesos generalmente reducen la transferencia de calor, pero también influyen en los detalles de los marcos de puertas, las transiciones de suelo, la selección de fijaciones y la huella exterior total.

No hay ventaja en sobredimensionar cada pared sin una razón. Sin embargo, cuando sea realista una futura conversión a congelador, suele ser sensato evaluar una envolvente más gruesa en la fase de diseño. El coste incremental del material puede ser más fácil de justificar que desmontar posteriormente una cámara en pleno funcionamiento. Un especialista en refrigeración debe calcular la carga térmica y verificar que el núcleo del panel, las juntas estancas al vapor y el sistema de refrigeración sean adecuados para el rango de temperatura previsto.

¿Qué distribución de paneles es más fácil de ampliar?

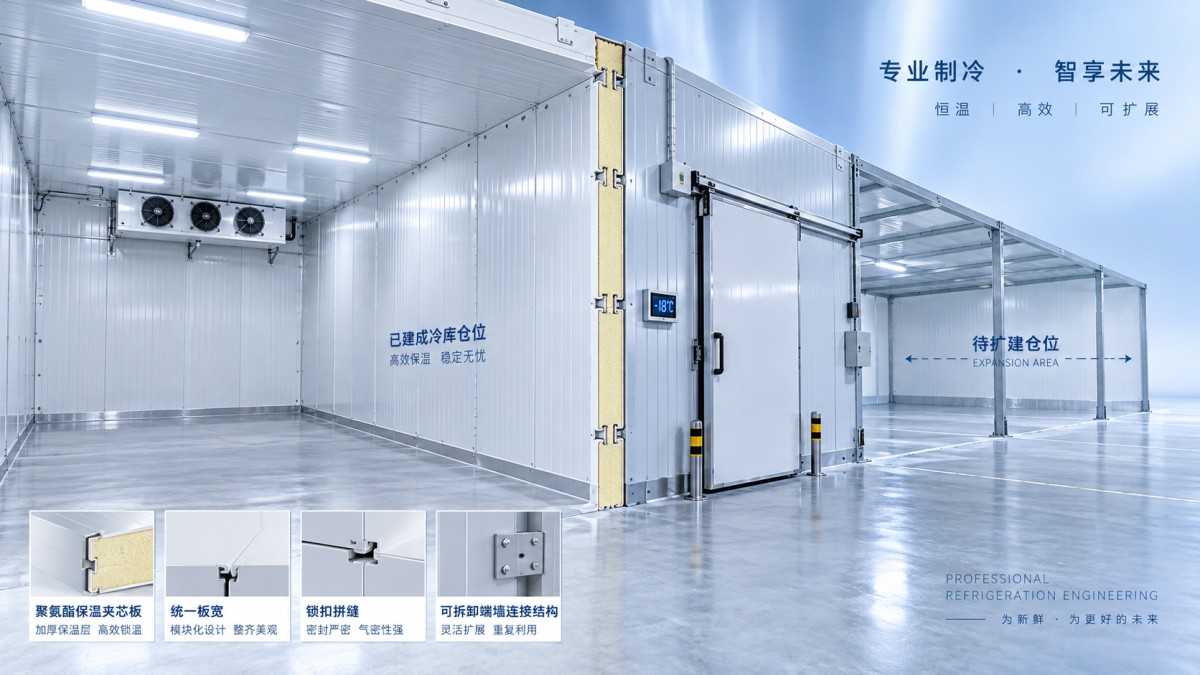

La configuración más favorable para la ampliación suele ser una cámara rectangular con una pared de extremo desmontable designada. Las largas filas ininterrumpidas de paneles simplifican la instalación y reducen el número de juntas que deben inspeccionarse con el tiempo. También proporcionan una vía más clara para añadir otro módulo.

Un error común es colocar evaporadores, equipos de distribución eléctrica, anclajes de estanterías o estaciones de embalaje fijas contra cada pared exterior. Cuando llega el crecimiento, la pared «disponible» deja de estar disponible. Durante la primera construcción, reserve un lado para una futura ampliación y mantenga accesibles los servicios clave. Si puede ser necesario aumentar la capacidad de refrigeración, deje espacio para conexiones adicionales de evaporadores, previsiones de drenaje, capacidad eléctrica y equipos de condensación exteriores.

La planificación del techo es tan importante como la de las paredes. Una cámara más ancha puede requerir soporte intermedio o una disposición diferente de las luces de los paneles. Si la empresa pretende ampliar la instalación a lo ancho en vez de a lo largo más adelante, pregunte desde el principio cómo se conectará el sistema de techo en la nueva zona. Añadir longitud a una cámara suele ser más sencillo que modificar el ancho de un recinto aislado existente, aunque la respuesta final depende de la estructura del edificio y del flujo de manipulación de materiales.

No deje que la puerta se convierta en el cuello de botella

La ampliación suele estar impulsada por el volumen de palés, lo que implica carretillas elevadoras más grandes, movimientos más frecuentes y periodos de carga más intensos. Por lo tanto, la puerta original debe evaluarse junto con el tamaño del panel para cámara frigorífica. Una apertura estrecha o un conflicto con el espacio libre de una puerta abatible puede reducir el valor de una ampliación que, por lo demás, está bien diseñada.

Para grandes almacenes frigoríficos y cámaras logísticas con acceso frecuente, una configuración corredera puede conservar un valioso espacio de pasillo. Unapuerta corredera manual funciona en paralelo a la pared, en lugar de abrirse hacia una zona de trabajo. Los espesores disponibles de los paneles de puerta de 100 mm, 150 mm y 200 mm pueden adaptarse a la envolvente aislada, mientras que las dimensiones de apertura habituales, como 1,2 × 2,1 m, 1,5 × 2,2 m y 1,8 × 2,4 m, se adaptan a diferentes flujos de personal y mercancías. Para aperturas de hasta 2,0 m de ancho, la selección debe seguir basándose en las dimensiones de los palés, el equipo de manipulación, la dirección del tráfico y las holguras de seguridad requeridas.

Una buena integración de la puerta no es un detalle estético. Un marco ajustado con precisión, una banda de sellado magnética, un núcleo aislante y herrajes resistentes a bajas temperaturas ayudan a controlar la infiltración de aire. En una cámara con mucho tránsito, las fugas de frío en la puerta pueden generar una penalización operativa mayor que una pequeña diferencia en el aislamiento de las paredes. También deben considerarse un desbloqueo de emergencia desde el interior y un sistema fiable de final de carrera siempre que haya personas que entren en la cámara.

Una lista práctica de selección para equipos de compras

Antes de solicitar cotizaciones, alinee al equipo interno en torno a algunas decisiones. Esto reduce el riesgo de recibir precios de sistemas de paneles que no pueden compararse de forma justa.

1. Defina el escenario de ampliación. ¿La cámara crecerá en longitud, anchura, altura o mediante la adición de una zona de temperatura adyacente? Una expectativa imprecisa de «más capacidad» no es suficiente para que un proveedor diseñe una solución modular.
2. Confirme las temperaturas de funcionamiento actuales y futuras. Incluya los requisitos de descenso de temperatura, la temperatura del producto a la entrada y si la cámara puede pasar de almacenamiento refrigerado a congelado.
3. Elija un módulo estándar. Pida al proveedor que muestre la distribución de los paneles, no solo las dimensiones totales de la cámara. Revise dónde se ubicarán los paneles cortados y las juntas.
4. Identifique la pared desmontable. Manténgala libre de equipos permanentes y planifique cómo sus paneles pueden reutilizarse o sustituirse durante la ampliación.
5. Revise las juntas y el sellado. La ampliación no debe crear puntos débiles en la barrera de vapor. Solicite detalles sobre cierres de paneles, sellador, tapajuntas, esquinas e interfaces entre techo y pared.
6. Coordine las puertas, la refrigeración, el drenaje y los sistemas eléctricos. Una ampliación de paneles solo tiene éxito cuando los sistemas de apoyo pueden crecer con ella.

Cuándo tienen sentido las medidas personalizadas y cuándo no

Las longitudes de panel personalizadas son valiosas cuando una instalación presenta limitaciones de construcción inusuales, un requisito específico de altura libre o una distribución que debe adaptarse a pilares existentes. Pueden reducir juntas horizontales innecesarias y crear una superficie interior más uniforme. Sin embargo, una personalización extensa puede reducir la intercambiabilidad durante futuras modificaciones.

Por esta razón, muchas empresas en crecimiento utilizan una estrategia mixta: estandarizan el ancho de los paneles, emplean longitudes adecuadas para el proyecto y reservan los elementos personalizados para ubicaciones inevitables, como alrededor de penetraciones estructurales o aperturas de puertas especializadas. Esto conserva la libertad de diseño sin sacrificar las ventajas prácticas de un sistema modular.

También conviene preguntar si los paneles de sustitución estarán disponibles posteriormente con especificaciones compatibles. La uniformidad en el núcleo aislante, los materiales de revestimiento, la geometría de las juntas, el grosor y el acabado ayuda a que una cámara ampliada funcione como una envolvente continua. Los proveedores con controles de fabricación establecidos y experiencia en cámaras frigoríficas prefabricadas pueden ayudar a documentar estas especificaciones para futuras compras, en lugar de dejarlas a la memoria.

La decisión en una frase

El tamaño de panel para cámara frigorífica que mejor funciona para una ampliación modular es un formato de panel estandarizado y adecuado a la temperatura, dispuesto sobre una retícula clara, con una pared de ampliación accesible y todas las puertas, instalaciones y detalles de techo planificados en torno a esa futura conexión. Puede parecer una planificación adicional antes de la primera instalación, pero ofrece a la empresa algo más valioso que espacio vacío: una vía viable para crecer sin interrumpir la fiabilidad de la cadena de frío.
