Señales comunes de suciedad en las serpentinas de un condensador tipo V y su significado

¿Qué suele aparecer primero cuando un serpentín condensador tipo V comienza a ensuciarse?

En el servicio de campo, el primer indicio rara vez es una avería repentina. Un condensador tipo V normalmente comienza a manifestarse mediante una desviación del rendimiento: la presión de descarga funciona a un nivel superior al normal para las mismas condiciones ambientales, el ciclo del ventilador se vuelve menos estable, la temperatura de descarga del compresor tiende a aumentar y el tiempo de condensación se prolonga. Si el operador del sitio dice: “El sistema sigue funcionando, pero parece trabajar con más esfuerzo”, esto suele apuntar a una contaminación del serpentín antes que a cualquier otra causa.

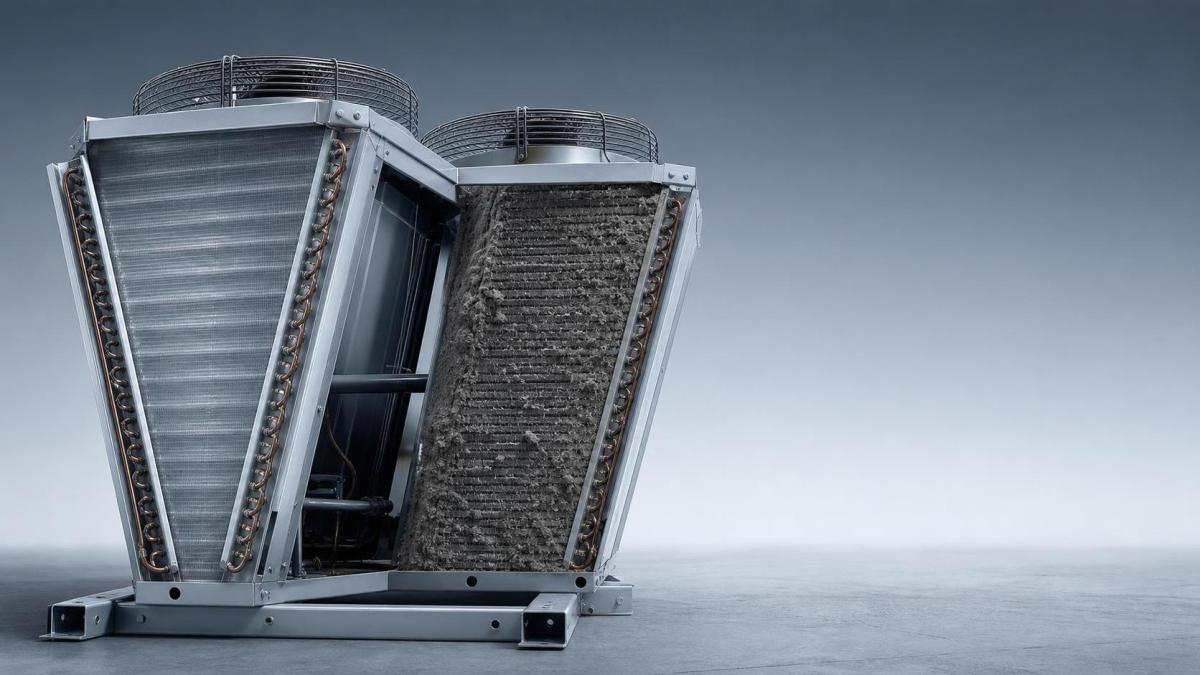

Debido a la disposición del serpentín en forma de V, la restricción del flujo de aire no siempre afecta a ambos lados por igual. Una cara puede acumular polvo, grasa, fibras, pelusa de álamo o residuos de embalaje más rápidamente que la otra. Esto crea un problema parcial de rechazo de calor, que puede pasar fácilmente desapercibido si solo se leen los manómetros y se omite la inspección visual.

Si la presión de descarga está aumentando, ¿significa automáticamente que el serpentín está sucio?

No. Un serpentín sucio es una causa frecuente, pero no la única. Para el personal de mantenimiento posventa, la pregunta útil es si el aumento de la presión de descarga coincide con el resto de las evidencias. En un condensador tipo V obstruido, normalmente se observa una combinación de señales en lugar de una sola lectura anormal.

• Una presión de condensación superior a la que la unidad normalmente mantiene con una carga y unas condiciones meteorológicas similares
• Una diferencia de temperatura perceptible entre las secciones del serpentín más limpias y las más sucias
• Un flujo de aire reducido o irregular a través de las caras del serpentín
• Motores de los ventiladores funcionando durante más tiempo sin reducir la presión de manera eficiente
• Bloqueo visible en las superficies de las aletas, especialmente en el lado de entrada de aire

Si la presión es alta pero el serpentín está limpio, revise a continuación la rotación de los ventiladores, la velocidad de los ventiladores, la recirculación del aire ambiente, los gases no condensables, el estado de la carga de refrigerante y cualquier daño físico en las aletas. La obstrucción debe confirmarse, no suponerse.

¿Qué indica realmente un flujo de aire irregular a través del condensador tipo V?

Un flujo de aire irregular normalmente significa que el serpentín no está recibiendo una carga uniforme o que una parte del recorrido del aire se ha restringido. En una disposición tipo V, esto es más importante de lo que muchos técnicos esperan. Si un lado respira libremente y el otro está lleno de polvo o pelusa grasienta, el sistema puede seguir funcionando, pero el rechazo de calor se vuelve desequilibrado. Esto puede dar lugar a impresiones erróneas durante el diagnóstico, especialmente cuando solo se revisa un banco de ventiladores o una cara del serpentín.

Una comprobación rápida en campo es sencilla: compare la sensación de succión, la aspiración del flujo de aire, el estado visible de las aletas y el patrón de temperatura superficial en ambas caras del serpentín. Si un lado es claramente más débil, no se limite a “limpiar el serpentín”. Averigüe por qué la contaminación se está acumulando de forma desigual. Las puertas de carga cercanas, el tráfico de carretillas elevadoras, los residuos de cartón y una circulación de aire deficiente alrededor de la unidad son factores habituales.

¿Se puede evaluar la obstrucción observando únicamente las aletas?

A veces sí, pero no de forma fiable en todos los casos. La acumulación de polvo seco y fibras es fácil de detectar. La película de grasa, los residuos pegajosos y las partículas finas incrustadas son más difíciles de identificar, ya que el serpentín puede parecer solo ligeramente sucio mientras el flujo de aire ya está gravemente afectado. Una cara del serpentín que se vea gris, apelmazada o con manchas normalmente merece una revisión más detallada.

Lo importante no es únicamente lo que se encuentra sobre la parte superior del paquete de aletas, sino también lo que ha penetrado en su interior. Si la luz no atraviesa bien la zona de las aletas, o si los residuos se concentran en las esquinas y las secciones inferiores, la transferencia de calor ya está viéndose comprometida. En las unidades exteriores, un lado también puede acumular más suciedad transportada por el aire dependiendo de la dirección del viento y de la distribución del sitio.

¿Cuándo se convierte la obstrucción del serpentín en un riesgo real para los compresores y la fiabilidad del sistema?

Se vuelve grave cuando el serpentín sucio deja de ser un problema de eficiencia y comienza a llevar las condiciones de funcionamiento fuera del rango confortable del sistema. Una presión de condensación persistentemente alta aumenta la carga de trabajo del compresor. La temperatura de descarga puede subir, el estado del aceite puede deteriorarse, las paradas de protección pueden volverse más frecuentes y la capacidad disminuye al mismo tiempo que la máquina trabaja más intensamente.

Para los equipos de servicio, la señal de advertencia práctica es la repetición del comportamiento. Si la unidad vuelve a funcionar a alta presión poco después de un reinicio, o si el rendimiento en verano disminuye más rápidamente de lo esperado aunque la carga de refrigerante parezca estable, la obstrucción del serpentín debería situarse entre las primeras posibilidades. Si se deja pasar demasiado tiempo, una simple visita de limpieza suele convertirse en una intervención de servicio más profunda.

¿Cuál es la secuencia de inspección adecuada antes de decidir limpiar el serpentín?

Una buena inspección es breve, pero debe ser sistemática. El objetivo es confirmar que la obstrucción es la causa, estimar su gravedad y evitar pasar por alto otra avería asociada.

1. Registre la presión de funcionamiento y las condiciones ambientales.
2. Compruebe el funcionamiento y la dirección de los ventiladores, así como cualquier diferencia evidente de velocidad.
3. Inspeccione ambas caras del serpentín, no solo el lado más fácil de alcanzar.
4. Observe a través del paquete de aletas para detectar suciedad incrustada, película de aceite o zonas aplastadas.
5. Compruebe si existe recirculación del flujo de aire o espacios bloqueados alrededor de la unidad.
6. Compare el estado del serpentín con el entorno del sitio: polvo, grasa, fibras de embalaje, tráfico o frecuencia de apertura de las puertas.

Este último punto se ignora con frecuencia. En las instalaciones de almacenamiento frigorífico y los almacenes logísticos, el movimiento frecuente a través de las puertas cambia la cantidad de aire y residuos alrededor de los condensadores. En algunas configuraciones, mejorar el flujo de tráfico y reducir las pérdidas de estanqueidad ayuda a disminuir la velocidad a la que se ensucia el serpentín. En este contexto, componentes como la puerta de impacto de doble acción pueden contribuir al entorno general de la cámara frigorífica al permitir el paso bidireccional, un rápido retorno tras el impacto y un cierre aislado sin ocupar espacio adicional de paso.

¿Qué errores de limpieza causan más problemas que la propia suciedad?

El principal es utilizar demasiada presión y doblar las aletas. Una vez deformado el paquete de aletas, la pérdida de flujo de aire puede mantenerse incluso después de que el serpentín parezca limpio. Otro error frecuente es lavar únicamente la capa superficial desde el exterior y dejar el material compactado en las zonas más profundas del serpentín.

Conviene mantener algunos hábitos en campo:

• Utilice un método de limpieza adecuado para el tipo de contaminación, especialmente cuando haya grasa.
• Proteja los motores y las piezas eléctricas de una exposición innecesaria al agua.
• Limpie en una dirección que ayude a expulsar la contaminación del paquete de aletas en lugar de introducirla más profundamente.
• Vuelva a comprobar el flujo de aire y la presión de funcionamiento después de la limpieza en lugar de dar por terminado el trabajo.

¿Cómo se distingue la suciedad normal de un intervalo de mantenimiento demasiado largo?

La suciedad normal generalmente no modifica mucho el comportamiento del sistema entre las inspecciones rutinarias. Un intervalo de mantenimiento vencido se manifiesta cuando la contaminación ha pasado claramente de ser un problema estético a uno funcional. La mejor manera de evaluarlo es combinar el aspecto con el funcionamiento:

Si el mismo condensador tipo V se obstruye rápidamente después de cada limpieza, deje de tratarlo como un problema exclusivamente de limpieza. Revise la ubicación, los contaminantes transportados por el aire, el patrón de tráfico y si los puntos de acceso cercanos a la cámara frigorífica están aumentando el movimiento de aire caliente y residuos más de lo previsto.

¿Qué debe anotarse en el registro de servicio después de una intervención relacionada con la obstrucción?

Un registro útil debe permitir que el técnico siguiente comprenda tanto el estado como la causa. Anote los síntomas observados, qué cara del serpentín estaba más afectada, el tipo de contaminación, el estado de los ventiladores, si las aletas estaban dañadas, qué método de limpieza se utilizó y cómo cambió la condición de funcionamiento posteriormente. Si el sitio presenta fuentes recurrentes de contaminación, regístrelas claramente.

Este nivel de detalle es importante. Ayuda a distinguir entre “el serpentín volvió a ensuciarse” y “la unidad está instalada en una zona con alta contaminación y necesita una frecuencia de mantenimiento diferente”.

¿Cuál es la regla más práctica para los equipos posventa?

No evalúe un condensador tipo V únicamente por la presión ni únicamente por su apariencia. Analice los síntomas de funcionamiento, inspeccione ambas caras del serpentín y relacione lo que encuentre con el entorno del sitio. Cuando el aumento de la presión de descarga, el flujo de aire irregular y el bloqueo visible aparecen juntos, el serpentín ya no está simplemente sucio. Ya está afectando a la fiabilidad, y ese es el momento de actuar antes de que el compresor pague el precio de la demora.
