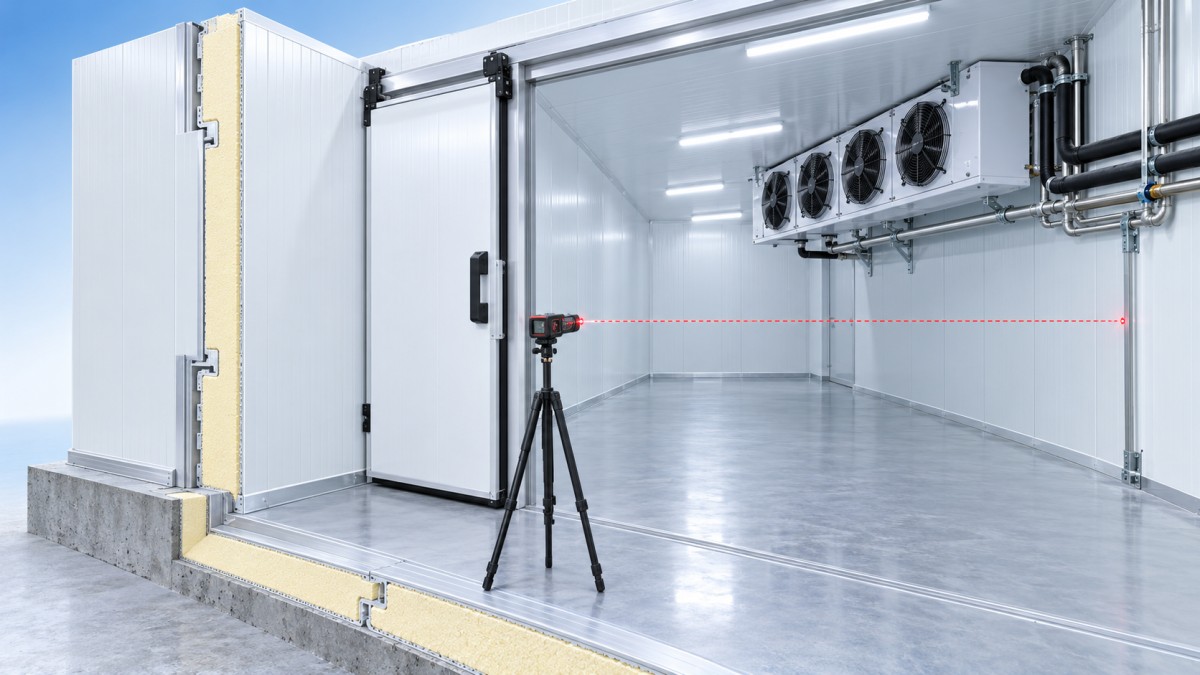

Cómo comprobar el tamaño de los paneles de cámara frigorífica antes de realizar un pedido

Una cámara frigorífica puede tener un precio correcto sobre el papel y aun así convertirse en un costoso problema en obra si las dimensiones de los paneles son incorrectas. La comprobación crítica no consiste simplemente en la longitud, anchura y altura exteriores indicadas en un plano. Los compradores deben confirmar las dimensiones interiores libres requeridas, el espesor de los paneles, el ancho de cobertura efectiva de los paneles del proveedor, la disposición de las juntas, la luz del techo, la composición del suelo y cada abertura que interrumpa el cerramiento.

Estos detalles determinan el volumen útil de almacenamiento, la carga frigorífica, el tiempo de instalación, el volumen de transporte y si pueden utilizarse paneles estándar sin cortes excesivos. Un error dimensional puede reducir el espacio libre para palés, dejar espacio insuficiente para el flujo de aire del evaporador, desalinear un marco de puerta o generar una necesidad imprevista de paneles no estándar. Corregir estos problemas después de la producción es mucho más costoso que resolverlos antes de emitir el pedido.

Comience por las dimensiones interiores libres, no por la superficie exterior

La especificación de compra debe indicar la longitud, anchura y altura libre interiores terminadas necesarias para el almacenamiento y la operación. «Libre» significa el espacio utilizable después de considerar los paneles de pared, los paneles de techo, el aislamiento del suelo, las soleras, los acabados protectores y cualquier revestimiento interior.

Esta distinción es importante porque la superficie exterior aumenta con el espesor de los paneles. Para una cámara con dos paneles de pared opuestos, la relación básica es:

Longitud exterior de la cámara = longitud interior libre + espesor de ambas paredes de extremo
Anchura exterior de la cámara = anchura interior libre + espesor de ambas paredes laterales

Si una cámara requiere una anchura interior de 6.000 mm y utiliza paneles de pared de 100 mm, su anchura exterior no es de 6.000 mm. Antes de considerar los detalles de juntas y construcción, es aproximadamente de 6.200 mm. Si la cámara frigorífica debe instalarse dentro de un edificio existente, junto a una zona de carga o debajo de una cubierta fija, esta diferencia debe verificarse con el levantamiento real de la obra.

La altura requiere la misma precisión. Indique si la altura solicitada se mide desde el suelo interior terminado hasta la cara inferior del panel de techo, o desde la losa estructural hasta la parte superior del cerramiento aislado. En proyectos de congelación, el aislamiento y los acabados del suelo pueden afectar significativamente a la altura libre final. Un plano que solo indique «altura: 3 m» sin un nivel de referencia deja demasiado margen de interpretación.

Confirme el espesor de los paneles según la temperatura de funcionamiento y las condiciones del edificio

El espesor de los paneles es una decisión térmica y dimensional, no estética. Los paneles sándwich de poliuretano de distintos espesores modifican las dimensiones exteriores, la profundidad del hueco de puerta, los detalles de esquina, el peso de los paneles y el cálculo del transporte. También afectan al nivel de aislamiento necesario para mantener la temperatura prevista de la cámara bajo las condiciones ambientales locales.

Una cámara refrigerada que opera cerca de 0°C y una cámara de congelación que opera muy por debajo de 0°C no deben tratarse como cerramientos equivalentes. El espesor requerido depende de la temperatura de diseño de la cámara, la temperatura ambiente, el patrón de operación, la carga de enfriamiento inicial del producto, la exposición a la humedad y de si la cámara se instala en interiores o exteriores. Una cotización del proveedor debe identificar el espesor de panel propuesto por separado para paredes, techo y suelo, en lugar de presentar una única cifra general de «tamaño de panel para cámara frigorífica».

El espesor por sí solo no garantiza el rendimiento térmico. Los compradores deben preguntar qué núcleo aislante se utiliza, qué rango de densidad se especifica, cómo se diseñan las juntas y cómo se gestionarán los puentes térmicos en esquinas, uniones suelo-pared, penetraciones y marcos de puerta. Un panel más grueso con juntas mal ejecutadas aún puede generar condensación, acumulación de hielo o un tiempo de funcionamiento innecesario del compresor.

Utilice el ancho de cobertura efectiva del proveedor al calcular las cantidades

Uno de los errores de pedido más frecuentes proviene de confundir el ancho nominal del panel con el ancho de cobertura efectiva. Un panel puede describirse por su ancho total de fabricación, mientras que parte de ese ancho se consume por la junta machihembrada o de cierre excéntrico cuando se conectan paneles adyacentes. Por lo tanto, la cobertura instalada puede ser menor que el ancho nominal.

La relación de paneles debe basarse en el ancho efectivo declarado por el fabricante. Para cada plano de pared y techo, solicite:

• ancho nominal del panel y ancho efectivo de cobertura instalada;
• longitudes máximas y mínimas de producción;
• tolerancia de corte permitida y tolerancia de longitud;
• tipo de junta y si el panel utiliza cierre excéntrico, machihembrado u otro perfil;
• la dirección prevista de los paneles para cada elevación y el techo;
• la ubicación y el ancho previsto de los paneles cortados.

Una distribución basada únicamente en dividir la dimensión de la cámara entre un ancho nominal de panel de 1.000 mm puede dejar una franja final estrecha o requerir un panel de ancho personalizado que nunca se incluyó en el precio. Las piezas estrechas de relleno aumentan la mano de obra y crean más juntas. También pueden ser mecánicamente débiles alrededor de las puertas o en las esquinas de la cámara. Una mejor distribución equilibra los cortes, evita piezas innecesariamente estrechas y mantiene las juntas de los paneles alejadas, cuando sea posible, de las aberturas sometidas a cargas elevadas.

Revise la disposición del techo como una cuestión estructural

Los paneles de techo no deben tratarse como paneles de pared instalados horizontalmente sin una revisión adicional. Su luz admisible depende del espesor del panel, la construcción del núcleo, el material de revestimiento, la condición de carga, la disposición de los soportes y las posibles cargas de iluminación, bandejas portacables, tuberías del evaporador o accesos de mantenimiento.

La cotización debe aclarar si los paneles de techo son autoportantes para la luz propuesta o si requieren elementos de suspensión, vigas o soportes intermedios. Esto es particularmente importante cuando la cámara es ancha, cuando hay un evaporador montado en el techo o cuando equipos y tuberías atraviesan la cubierta. El proveedor de paneles y el contratista de refrigeración deben acordar los puntos de montaje antes de la fabricación; perforar o reforzar paneles después de la entrega puede comprometer el sellado de vapor y generar retrabajos evitables.

Confirme también la dirección de la pendiente de los paneles de techo si el drenaje o la gestión de condensación son relevantes. El techo puede parecer nivelado en un plano básico, pero aun así requerir una disposición definida para las penetraciones y los puntos de soporte.

Mida las aberturas de puertas como un conjunto completo

Las dimensiones de las puertas deben especificarse por eltamaño de abertura libre, no simplemente por el tamaño de la hoja o el tamaño exterior del marco. Una «puerta de 1.500 × 2.000 mm» puede significar cosas diferentes según el proveedor. El pedido debe identificar:

• anchura y altura de paso libre después de instalar el marco;
• tipo de puerta: abatible, corredera, puerta de servicio o abertura equipada con cortina de tiras;
• espesor del panel de pared en la abertura;
• disposición del umbral y nivel del suelo terminado;
• sentido de apertura y espacio libre de operación requerido;
• requisitos de calefacción del marco para aplicaciones de baja temperatura;
• refuerzo necesario para tráfico intenso, protección contra impactos o automatización.

Una puerta adecuada para el personal puede no permitir el paso de un palé, jaula rodante, carro o carga de carretilla elevadora con un margen lateral seguro. La abertura debe verificarse con el artículo más ancho que deba entrar en la cámara, incluido el embalaje y el equipo de manipulación, no solo con el palé nominal del producto. Para puertas correderas, la pared adyacente también necesita suficiente espacio libre sin obstáculos para el desplazamiento de la hoja.

No separe el dimensionamiento de los paneles del dimensionamiento de la refrigeración

Las dimensiones interiores finales afectan directamente al volumen de la cámara y a la carga térmica. Una cámara ampliada en 200 mm en varias direcciones puede parecer un cambio menor de construcción, pero afecta al volumen de aire, la superficie de paredes, la capacidad de producto y, potencialmente, a la selección del sistema de refrigeración. Por el contrario, perder altura libre debido a soportes de techo o a la composición del suelo puede reducir la capacidad útil de estanterías sin reducir el coste original del equipo.

Esta coordinación es especialmente importante al adquirir una solución de refrigeración integrada. UnSistema Integrado de Refrigeración para Almacenamiento en Frío combina componentes principales de refrigeración en una unidad compatible, pero su rango de capacidad debe evaluarse igualmente en función de las dimensiones finales de la cámara, la temperatura de funcionamiento, la carga de producto, las condiciones ambientales y la trayectoria del flujo de aire. La ubicación del evaporador, el alcance del aire y el acceso para mantenimiento deben mostrarse en el mismo plano aprobado que los paneles y las aberturas de puertas.

No utilice únicamente un volumen teórico de la cámara como base de selección. La densidad de almacenamiento, la temperatura del producto entrante, la frecuencia de apertura de puertas, el método de desescarche y el patrón de ocupación pueden modificar significativamente la necesidad de refrigeración. Por lo tanto, el pedido de paneles y el pedido de refrigeración solo deben emitirse después de que ambas partes trabajen con las mismas dimensiones interiores finales.

Revise el paquete de planos antes de emitir una orden de compra

Un paquete de pedido fiable normalmente incluye una vista en planta, todas las elevaciones de pared, una sección que muestre los niveles de suelo y techo, un programa de corte de paneles, detalles de puertas y una lista de penetraciones. Las dimensiones deben expresarse en milímetros e identificar el punto de referencia: cara interior terminada, cara exterior del panel, pared estructural o nivel del suelo terminado.

Antes de aprobar la producción, compare el plano con el levantamiento de obra y confirme las siguientes limitaciones prácticas:

• ruta de transporte, espacio de descarga y longitud máxima de panel que puede entregarse;
• columnas, vigas, desagües, tuberías y equipos de protección contra incendios existentes;
• planitud del suelo y condición de capacidad portante;
• espacio para equipos de refrigeración, recorridos de tuberías, aislamiento eléctrico y mantenimiento;
• altura de techo disponible para instalación y elevación;
• requisitos locales de comportamiento frente al fuego, higiene y aprobación de obra, cuando corresponda.

Para pedidos internacionales, asegúrese de que el plano aprobado, la factura proforma, la base de la lista de empaque y la confirmación de producción utilicen el mismo número de revisión. Las disputas dimensionales suelen surgir no porque un panel se haya fabricado incorrectamente, sino porque la fabricación se realizó a partir de un plano anterior mientras el comprador se basaba en un cambio posterior en obra.

Controle el coste reduciendo la incertidumbre dimensional, no recortando la especificación de los paneles

La relación inicial de paneles más económica no siempre produce el resultado de menor coste. Los ahorros obtenidos al omitir una distribución detallada pueden perderse por el transporte aéreo de piezas de repuesto, cortes adicionales en obra, puesta en marcha retrasada o un sistema de refrigeración sobredimensionado que compense un cerramiento con aislamiento insuficiente.

La pregunta más útil antes de realizar el pedido es sencilla: ¿cada panel cotizado corresponde a una dimensión terminada y a un detalle de instalación aprobados? Si la respuesta no está clara para siquiera una pared, luz de techo, abertura de puerta o borde de suelo, el pedido no está listo para emitirse. Una comprobación dimensional completa protege la capacidad útil de almacenamiento, mantiene la instalación previsible y proporciona tanto al comprador como al proveedor una base clara para la aceptación de calidad en la entrega.
