Condensador tipo V vs. condensador plano: ¿cuál se adapta mejor a un espacio limitado en el techo?

Comience por la limitación real, no por el plano de la cubierta

Cuando el espacio en la cubierta es limitado, el condensador tipo V suele entrar rápidamente en la lista de opciones porque, sobre el papel, parece ocupar menos superficie. A menudo, ese instinto es correcto, pero también es el punto en el que muchos proyectos empiezan a desviarse. Un condensador no es simplemente un rectángulo en el plano de distribución. Necesita una entrada de aire despejada, una descarga limpia, acceso para el mantenimiento, soporte estructural y espacio suficiente para mantener un rendimiento estable durante el verano. Si solo compara las dimensiones en planta, puede terminar eligiendo la unidad que cabe en la cubierta, pero perjudica al sistema.

Para los responsables de proyecto y los líderes de ingeniería, la pregunta práctica es la siguiente:¿le falta superficie, altura, espacio de mantenimiento o las tres cosas? Un condensador tipo V y un condensador plano resuelven problemas diferentes, aunque ambos puedan instalarse técnicamente.

Qué debe comprobar antes de comparar las opciones de condensador tipo V y condensador plano

• Superficie disponible en la cubierta después de descontar pasarelas, petos, bandejas de cables y rutas de tuberías.
• Restricciones de altura derivadas de pantallas, estructuras cercanas o requisitos urbanísticos.
• Capacidad de rechazo de calor necesaria a la temperatura ambiente real de diseño, no en un punto nominal del catálogo.
• Acceso para el mantenimiento de motores de ventiladores, limpieza de serpentines, comprobaciones eléctricas y elevación segura.
• Trayectoria del flujo de aire, especialmente si el aire caliente de descarga puede recircular.
• Distribución de la carga sobre la cubierta y posible generación de problemas estructurales por cargas puntuales.
• Límites de ruido en el perímetro de la propiedad o cerca de los espacios ocupados situados debajo.

Esta primera revisión suele acotar la respuesta más rápido que una larga reunión de especificaciones.

Cuándo suele imponerse el condensador tipo V

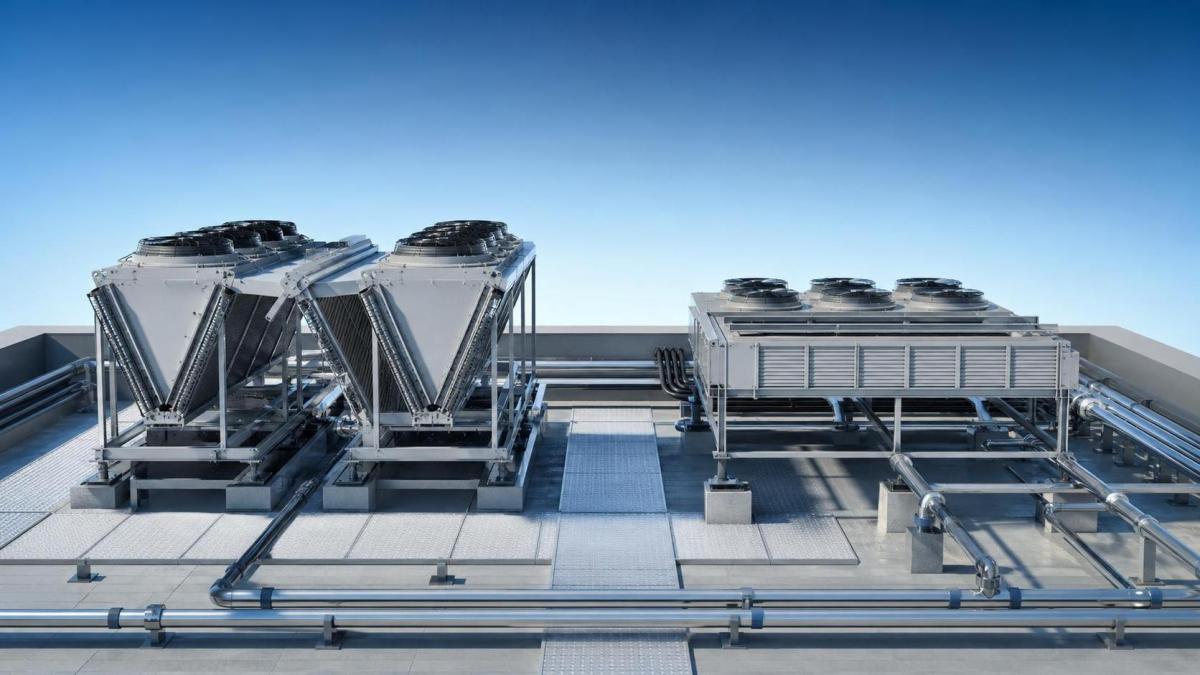

Un condensador tipo V suele ser la mejor opción cuando el proyecto tiene una superficie limitada, pero aún dispone de suficiente espacio libre vertical. Como las caras del serpentín están dispuestas en forma de V, es posible obtener una superficie de intercambio de calor relativamente grande sin extender demasiado la unidad sobre la cubierta. Esto es importante en reformas de cámaras frigoríficas, edificios de uso mixto y emplazamientos donde la cubierta ya está ocupada por conductos, respiraderos o equipos solares.

También resulta útil cuando las rutas de las tuberías deben mantenerse compactas. Un conjunto de equipos más concentrado puede simplificar el tendido y evitar que la cubierta parezca un patio de instalaciones mecánicas. En sistemas de refrigeración de mayor tamaño, esto puede suponer una ventaja significativa de coordinación.

El error habitual es asumir que una superficie ocupada menor significa una instalación más sencilla. En realidad, una unidad tipo V puede ser más difícil de manipular si la elevación con grúa es complicada, el lado de servicio está bloqueado o la pantalla de la cubierta interrumpe la descarga de aire. Si la altura disponible es limitada, el ahorro de espacio puede desaparecer una vez respetadas las distancias libres.

Cuándo un condensador plano es la mejor opción

Los condensadores planos tienen más sentido cuando la altura es la limitación principal, cuando la apariencia de la cubierta es importante o cuando los equipos de mantenimiento necesitan un acceso sencillo por la parte superior y los laterales. Son más fáciles de evaluar en las revisiones de planos porque el patrón de flujo de aire suele ser más sencillo y el perfil de la unidad es más bajo. En algunas cubiertas, ese perfil más bajo marca la diferencia entre una aprobación sin cambios y un nuevo diseño.

También pueden ser la opción más segura si sabe que la limpieza de los serpentines será frecuente. El polvo, la grasa, el polen de álamo o los residuos industriales cambian rápidamente las necesidades de mantenimiento. Un diseño que parece compacto el primer día puede resultar costoso cuando los técnicos no pueden acceder cómodamente a las superficies de los serpentines seis meses después.

La contrapartida es evidente: normalmente, las unidades planas necesitan más superficie de cubierta para realizar el mismo trabajo. Si el emplazamiento tiene una limitación real de superficie, esto puede zanjar la cuestión de inmediato.

Una tabla rápida de decisión para las reuniones de selección

No evalúe el rendimiento basándose únicamente en la forma

Aquí es donde el proceso de selección se vuelve más exigente. La forma influye en el flujo de aire y en la distribución, pero no determina automáticamente la eficiencia ni la fiabilidad. Aún debe comparar la superficie del serpentín, la disposición de los ventiladores, la temperatura ambiente de diseño, la separación entre aletas, las especificaciones del motor y la forma en que el condensador interactuará con la unidad condensadora.

En proyectos que utilizan una instalación de refrigeración centralizada, la elección del condensador debe respaldar la estrategia de control y el perfil operativo de la planta. Por ejemplo, un sistema compacto basado en una unidad condensadora en paralelo puede reducir la dispersión de los equipos y simplificar la escalonación de la capacidad, especialmente cuando es importante el funcionamiento a carga parcial. El modelo indicado ZFI180KQE-TRD-523*4 está especificado a -45℃/35℃, con una potencia frigorífica de 99.04KW y un COP de 1.22, y las configuraciones en paralelo también pueden contribuir a la redundancia, el mantenimiento en línea y la eficiencia en el uso del espacio. Esto no significa que favorezca automáticamente una disposición tipo V, pero sí que el condensador debe evaluarse como parte del conjunto de la planta, no como un elemento aislado situado en la cubierta.

Las comprobaciones que evitan costosas modificaciones posteriores

Trayectoria del aire: Observe las paredes, pantallas y estructuras de niveles superiores cercanas. Si el aire caliente puede regresar al serpentín, la temperatura de condensación aumentará y el supuesto buen aprovechamiento de la cubierta dejará de parecer una decisión acertada.

Espacio de servicio: Pregunte dónde se situará el técnico, dónde se abrirán los paneles y cómo se limpiarán los serpentines. Muchas selecciones para cubiertas son aprobadas por personas que nunca realizarán el mantenimiento.

Carga estructural: El peso total es importante, pero también lo es su distribución. Una unidad que ahorra superficie puede concentrar la carga de forma más intensa.

Trayectoria del ruido: El ruido de los ventiladores puede reflejarse en los petos y las estructuras vecinas. Un equipo más alto no siempre es más ruidoso, pero puede comportarse de forma diferente en el entorno construido.

Ampliación futura: Si la carga frigorífica puede aumentar, deje espacio para añadir capacidad de condensación o para una ampliación modular en el lado de la planta. Esto es aún más importante cuando el lado de refrigeración está diseñado con disposiciones en paralelo de 2-8 compresores o con redundancia escalonada.

Qué suele conducir a la decisión correcta

Elija un condensador tipo V cuando la superficie de la cubierta sea la limitación principal, la altura disponible sea aceptable y pueda mantener un flujo de aire limpio y un acceso de servicio adecuado. Elija un condensador plano cuando la altura, la sencillez del mantenimiento o las limitaciones de aprobación sean más importantes que el ahorro de superficie en planta.

Si el equipo del proyecto está dividido, realice un ejercicio práctico: marque en el plano de la cubierta la zona real de instalación, la zona de mantenimiento y la zona donde no se puede construir. Después, compare ambos tipos de condensador utilizando la carga real del sistema, no una línea de capacidad genérica. Esto suele resolver el debate más rápidamente que discutir sobre la forma. En los proyectos de refrigeración con espacio limitado, la mejor respuesta rara vez es la unidad que simplemente cabe en el plano. Es la que sigue funcionando correctamente, puede recibir mantenimiento y no genera costes operativos evitables después de la puesta en servicio.
