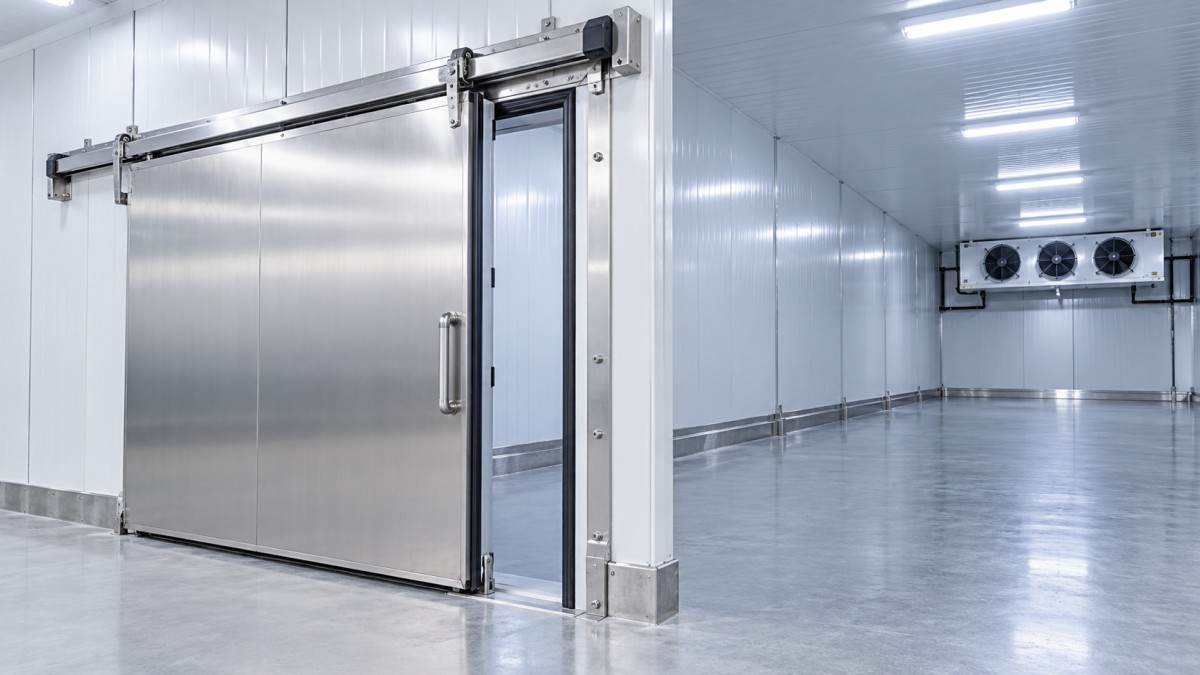

¿Puede el tamaño del panel de una cámara frigorífica limitar la posición de una puerta corredera?

¿Puede el tamaño de los paneles de una cámara frigorífica limitar la posición de una puerta corredera? Sí, pero no en el sentido simplista de que una puerta deba caber dentro de un solo panel. Para un evaluador técnico, la cuestión real es si el tamaño del panel de la cámara frigorífica seleccionado, el patrón de juntas de los paneles, la estructura de soporte y los herrajes de la puerta pueden trabajar conjuntamente sin comprometer la continuidad térmica ni la alineación de la puerta a largo plazo.

Una puerta corredera puede parecer un detalle local de abertura, pero modifica la forma en que deben gestionarse las cargas, el sellado contra el vapor, el flujo de tráfico y el movimiento del aire de refrigeración en toda una pared. Una disposición que parece aceptable en un plano puede resultar difícil de instalar si una junta vertical de panel queda debajo de un soporte de carril, si queda una franja estrecha de panel junto a la abertura o si la puerta se sitúa en la trayectoria de descarga de un enfriador de aire.

El tamaño del panel no define por sí solo la ubicación de la puerta

Las cámaras frigoríficas prefabricadas generalmente se ensamblan con paneles sándwich aislados de anchos de fabricación fijos y longitudes específicas para cada proyecto. El ancho nominal del panel es solo una parte de la decisión. La posición de la puerta también está determinada por la relación entre la abertura y la retícula de paneles.

Por ejemplo, una puerta corredera puede abarcar varios paneles de pared. Sin embargo, la abertura debe planificarse de modo que las secciones de panel restantes a ambos lados sean prácticas de fabricar, transportar, sellar y soportar. Un panel de relleno muy estrecho puede ser técnicamente posible, pero puede generar juntas innecesarias y hacer que la instalación sea menos tolerante. En un almacén frigorífico, cada junta adicional merece atención porque constituye otro punto donde pueden producirse con el tiempo fugas de aire, migración de humedad y ganancias térmicas locales.

Por lo tanto, el tamaño del panel se entiende mejor como unarestricción de diseño, no como una prohibición absoluta. Con un detallado correcto, las aberturas de las puertas pueden ubicarse de forma flexible. Con un detallado deficiente, incluso una puerta de tamaño estándar en el centro de una pared puede generar problemas operativos y de mantenimiento.

Cómo el carril de la puerta corredera cambia la evaluación

A diferencia de una puerta abatible para cámara frigorífica, una puerta corredera incorpora un carril horizontal que se extiende más allá de la abertura libre. El carril, los rodillos, los topes, los componentes antielevación y cualquier accionamiento automatizado requieren una zona de fijación estable. Por ello, la pared situada sobre y junto a la abertura es tan importante como la propia abertura.

• Soporte del carril: Los paneles aislados no son automáticamente adecuados para soportar cargas concentradas de herrajes. Según el diseño de la puerta, puede requerirse un elemento estructural de respaldo, un dintel reforzado o un soporte de acero independiente.
• Posición de la junta del panel: Evite utilizar una junta de panel como punto de anclaje principal para soportes sometidos a cargas elevadas. Los elementos de fijación deben conectarse al sistema de soporte especificado y no simplemente a las chapas del panel.
• Altura libre: La altura libre, la altura de la hoja de puerta, el conjunto de carril y el margen de ajuste deben caber por debajo de la estructura del techo y de cualquier instalación.
• Espacio de estacionamiento: Cuando está completamente abierta, la hoja de la puerta necesita un recorrido despejado a lo largo de la pared. Una esquina, una columna, una zona de mantenimiento del evaporador, un cuadro eléctrico o una puerta adyacente pueden restringir ese recorrido.
• Condición del suelo y del umbral: Incluso las puertas suspendidas por la parte superior dependen de un suelo nivelado y estable, así como de detalles de umbral correctamente diseñados, para garantizar un sellado fiable y el movimiento seguro de palés.

La pregunta no es simplemente: «¿Puede caber la puerta aquí?». Una pregunta más útil es: «¿Puede fijarse, sellarse, abrirse, mantenerse y conservarse alineado aquí todo el sistema de puerta durante su vida útil prevista?».

Cómo coordinar el tamaño del panel de la cámara frigorífica con la retícula de la abertura

Comience por la abertura libre neta requerida por las operaciones, no por el ancho del panel. Considere las dimensiones de los palés, el radio de giro de las carretillas elevadoras, el acceso a las estanterías, la circulación del personal y si los productos entran en carros, transportadores o carretillas manuales. A continuación, añada las dimensiones necesarias del marco y del sellado conforme a la construcción de puerta seleccionada.

Una vez establecido el módulo de abertura, sitúelo sobre la distribución de paneles de la pared. La disposición preferida normalmente mantiene las juntas de los paneles alejadas de las zonas de conexión del marco y del carril sometidas a grandes esfuerzos, dejando al mismo tiempo anchos de panel razonables en cada extremo de la pared. No se debe obligar al instalador a recortar tiras delgadas únicamente para que un patrón nominal de paneles parezca simétrico.

En paredes largas, puede ser mejor ajustar uno o más anchos de panel en la esquina o utilizar una sección de relleno diseñada específicamente que desplazar la puerta a una posición operativamente inconveniente. La simetría visual tiene valor, pero el rendimiento de la cámara frigorífica y el flujo de las carretillas elevadoras suelen ser más importantes.

No pase por alto la orientación horizontal frente a la vertical de los paneles

Los paneles de pared pueden instalarse vertical u horizontalmente según el diseño de la cámara frigorífica modular, las dimensiones de la sala y el concepto estructural. Esta elección modifica la ubicación de las juntas alrededor de una puerta corredera. Los paneles verticales suelen facilitar la planificación de una altura de abertura continua, mientras que las disposiciones horizontales pueden requerir un tratamiento más cuidadoso de las juntas en las jambas y la zona del dintel.

Ninguna orientación es universalmente mejor. Lo importante es que el detallado del marco de puerta, el método de refuerzo y la secuencia de montaje de los paneles se diseñen como un único sistema. Los evaluadores deben solicitar un plano de alzado coordinado en lugar de aprobar por separado el programa de puertas y el programa de paneles.

El rendimiento térmico puede perderse en el marco, no en el panel

Los paneles sándwich de poliuretano proporcionan un aislamiento eficaz cuando sus juntas e interfaces se sellan correctamente. Una abertura para puerta corredera interrumpe esa envolvente aislada. Si el marco está mal integrado, los caminos conductivos alrededor de los soportes metálicos y las discontinuidades en el sellado contra el vapor pueden generar condensación, escarcha o pérdidas de energía difíciles de diagnosticar.

Evalúe cuidadosamente el perímetro de la puerta: continuidad del marco aislado, juntas, diseño del umbral, elementos calefactores cuando sean necesarios para servicio a baja temperatura y penetraciones selladas para los soportes del carril o los controles. Una solución de refuerzo estructuralmente sólida pero sin aislamiento puede crear un puente térmico local. A la inversa, un detalle bien aislado que carezca de soporte puede provocar que la puerta pierda su alineación.

Este equilibrio resulta más exigente en aplicaciones de congelación. Los ciclos repetidos de apertura de puerta ponen aire cálido y húmedo en contacto con superficies frías. Incluso un pequeño defecto de sellado puede convertirse en acumulación de hielo alrededor de la abertura, aumentando la fuerza de apertura y generando un problema de seguridad.

La ubicación del enfriador de aire puede influir en la mejor pared para la puerta

La posición de la puerta también debe verificarse en relación con la distribución del aire. En las salas de congelación rápida, un fuerte flujo de aire es esencial para reducir la temperatura del producto, pero un flujo de aire mal coordinado puede aumentar la infiltración en una entrada de uso frecuente. Evite colocar una puerta corredera donde reciba directamente el aire de descarga más intenso, salvo que el diseño del sistema aborde específicamente esa condición.

En cámaras de congelación rápida de baja altura, la huella del equipo y el acceso para mantenimiento pueden reducir aún más las ubicaciones disponibles para la puerta. Una unidad montada en el suelo comoel enfriador de aire de refrigeración/congelación rápida de contraflujo de suelo está diseñada para aplicaciones en las que los equipos montados en el techo pueden no ser ideales. Su suministro de aire a presión positiva y su configuración de dos ventiladores favorecen la circulación en espacios de congelación rápida, pero deben revisarse la envolvente del equipo, la dirección de descarga, el drenaje de desescarche y la holgura de mantenimiento antes de definir la zona de estacionamiento de la puerta corredera.

Esto no es motivo para colocar la puerta lo más lejos posible de los equipos de refrigeración. Más bien, es un recordatorio de que la distribución de la pared, la ubicación del evaporador, la ruta de carga y la disposición de los paneles deben coordinarse durante el diseño, no corregirse en la obra.

Una secuencia práctica de revisión para evaluadores técnicos

1. Confirme la abertura libre operativa y la distancia de recorrido de la hoja de puerta.
2. Obtenga el alzado de pared propuesto que muestre los anchos reales de panel, juntas, esquinas y paneles recortados.
3. Verifique el diseño del soporte del carril, incluida la trayectoria de carga y las ubicaciones de los elementos de fijación.
4. Compruebe que el marco de la abertura conserve el aislamiento y el sellado estanco al vapor en todo el perímetro.
5. Revise la altura del techo, la iluminación, las tuberías, las bandejas portacables y otros obstáculos sobre el carril.
6. Confirme el nivel del suelo, el tratamiento del umbral, la estrategia de drenaje y la dirección del tráfico de vehículos.
7. Superponga la distribución de los equipos de refrigeración y el patrón de flujo de aire con las zonas de movimiento de la puerta y de acceso para mantenimiento.

¿Cuándo debe revisarse la distribución de paneles?

Revise la distribución de paneles cuando la puerta propuesta deja un panel muy estrecho en una esquina, obliga a colocar soportes de carril sobre juntas sin soporte, crea una posición de estacionamiento de puerta inaccesible o interfiere con el mantenimiento de los equipos de refrigeración. Generalmente es menos costoso ajustar el programa de paneles durante el diseño que añadir estructuras de acero improvisadas, recortar nuevamente los paneles o reubicar instalaciones durante el montaje.

En resumen, el tamaño del panel de la cámara frigorífica puede limitar la posición de una puerta corredera, pero no debe tratarse como una limitación dimensional aislada. La posición final debe surgir de una revisión coordinada de la modularidad de los paneles, el soporte estructural, la estanqueidad al aire, los puentes térmicos, los patrones de tráfico y la distribución de refrigeración. Cuando estos elementos se consideran conjuntamente, el resultado no es simplemente una puerta que encaja en la pared, sino una abertura que sigue funcionando en la operación diaria del almacén frigorífico.
