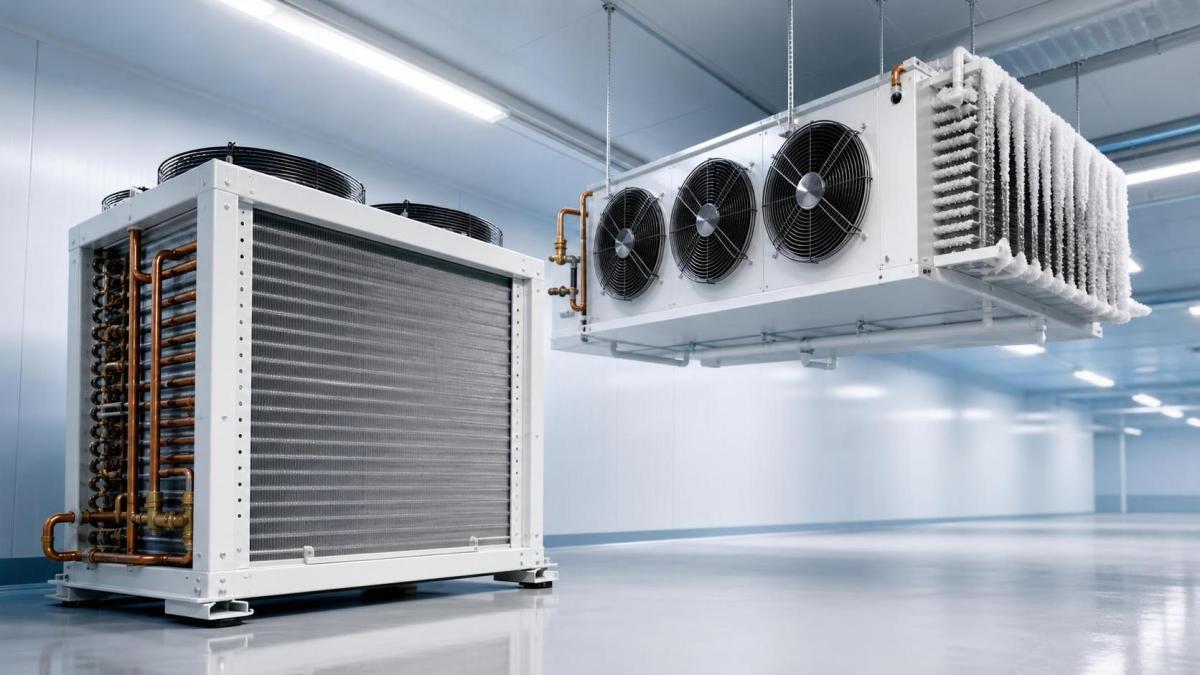

Cómo determinar la compatibilidad de capacidad del evaporador en un condensador tipo H 402CD

Comience con la capacidad frigorífica neta del evaporador, no con el dato principal de la placa de características

Al comprobar la correspondencia de capacidad para un condensador tipo H 402CD, el primer error que suelo observar es comparar el modelo del condensador con la cifra publicada más alta del evaporador y detenerse ahí. Eso no es suficiente. Lo importante es determinar si el evaporador puede proporcionar una capacidad frigorífica efectiva a la temperatura de evaporación real, con el refrigerante, las condiciones de escarcha y el caudal de aire previstos durante el funcionamiento.

Si la carga del sistema requiere 10 kW a baja temperatura y el evaporador solo alcanza ese valor con otro refrigerante o en una condición de aspiración más cálida, la selección ya no es adecuada. Para la evaluación técnica, determine primero el punto de funcionamiento y, después, compare los equipos.

Compruebe estos parámetros antes de comparar capacidades

• Refrigerante utilizado en la tabla de rendimiento
• Temperatura objetivo de la sala o cámara
• Temperatura de evaporación
• Si el valor publicado corresponde a la capacidad total o a la capacidad efectiva
• Ajuste del caudal de aire y condición de potencia del ventilador
• Separación entre aletas, especialmente en cámaras de baja temperatura con formación de escarcha
• Método de desescarche y aporte de calor durante el desescarche

Si tan solo uno de estos parámetros se mezcla entre dos fuentes de datos, la conclusión puede desviarse lo suficiente como para provocar ciclos cortos, una reducción deficiente de la temperatura o un funcionamiento innecesario del compresor.

Utilice un proceso de evaluación sencillo que refleje el comportamiento real del sistema

Una comprobación práctica de la correspondencia con el condensador tipo H 402CD suele funcionar mejor en el siguiente orden:

1. Defina la carga de la cámara en las condiciones de diseño.
2. Identifique el refrigerante y la temperatura de evaporación a la que realmente funcionará el sistema.
3. Consulte la capacidad efectiva del evaporador en ese mismo punto.
4. Confirme que el condensador y la unidad condensadora puedan disipar el calor correspondiente en las condiciones ambientales previstas.
5. Compruebe el caudal de aire, el alcance del flujo, el área de la batería y los detalles del desescarche para asegurarse de que la capacidad publicada sea utilizable en la configuración real de la cámara.

Esta secuencia evita aprobar una combinación que parece correcta sobre el papel, pero que falla cuando aparecen las limitaciones de la instalación.

No mezcle la capacidad total con la capacidad efectiva

Este punto merece especial atención. En la selección de evaporadores, la capacidad total incluye más elementos que el efecto frigorífico realmente útil para extraer la carga térmica de la cámara. La capacidad efectiva refleja mejor la cantidad de refrigeración que recibe la cámara.

Tomemos como ejemplo el evaporador comercial de techo 404D. Con R404A/R507A a 0°C, la capacidad frigorífica total publicada es de 15.60 kW, mientras que la capacidad frigorífica efectiva es de 12.07 kW. A -18°C, la capacidad total es de 10.64 kW y la capacidad efectiva es de 9.92 kW. Si el evaluador compara la demanda del lado del condensador con la capacidad total, mientras que el proyecto necesita una refrigeración útil en el lado de la cámara, el evaporador puede parecer sobredimensionado aunque apenas sea suficiente.

En las cámaras de baja temperatura, esta diferencia es aún más importante, ya que la formación de escarcha, el funcionamiento de los ventiladores y las interrupciones por desescarche reducen el rendimiento práctico.

Realice la correspondencia con la temperatura de evaporación real, no con un punto conveniente del catálogo

Un atajo habitual consiste en utilizar la fila de catálogo más cercana sin comprobar si la condición de aspiración es realista para la aplicación. Esto conduce a selecciones optimistas. Un condensador tipo H 402CD que presta servicio a un almacén de temperatura media y el mismo modelo utilizado en un congelador no deben evaluarse tomando como referencia el mismo criterio para el evaporador, aunque el tamaño de las cámaras sea similar.

El volumen y el alcance del flujo de aire pueden corregir o arruinar una correspondencia de capacidad “correcta”

Incluso cuando las cifras coinciden, una distribución deficiente del aire puede hacer que el evaporador parezca insuficiente. Los evaluadores técnicos deben analizar la cantidad de ventiladores, el volumen de aire y el alcance del flujo en relación con la geometría de la cámara. Por ejemplo, una unidad con un caudal de aire de 14400/15430/15880 m³/h y un alcance de 32/33/34 m puede adaptarse de forma diferente a una cámara alargada que a una cámara compacta con estanterías u obstáculos del proceso.

Si se está comprobando el condensador tipo H 402CD para una cámara frigorífica en la que los productos bloquean el retorno de aire o crean zonas calientes, la capacidad indicada en la ficha no será igual a la capacidad disponible en la cámara. Esto no constituye un desajuste del condensador en el sentido termodinámico estricto, pero se convierte en un desajuste del sistema durante el funcionamiento.

Analice detenidamente las condiciones de formación de escarcha y la separación entre aletas

Aquí es donde muchas evaluaciones de congeladores fallan. Una separación reducida entre aletas puede mejorar la compacidad y la transferencia de calor inicial, pero si la cámara funciona con humedad elevada o las puertas se abren con frecuencia, la acumulación de escarcha modifica rápidamente la capacidad real de la batería. Una separación mayor entre aletas suele proporcionar un resultado más estable durante el ciclo de funcionamiento.

Por lo tanto, al evaluar si el evaporador está correctamente adaptado a un condensador tipo H 402CD, no pregunte únicamente: “¿Puede cubrir la carga el primer día?”. Pregunte también: “¿Puede mantener un caudal de aire utilizable entre los ciclos de desescarche?”. Esta es la pregunta más adecuada en campo.

El diseño del desescarche modifica el equilibrio real de capacidad

En los sistemas de baja temperatura, el desescarche forma parte de la correspondencia de capacidad, no es un aspecto secundario. La potencia del desescarche eléctrico, la disposición de la batería, el calentamiento de la bandeja de drenaje y el intervalo de desescarche influyen en el rendimiento frigorífico medio diario. Un evaporador con tubos de calentamiento eléctrico de acero inoxidable y una mayor potencia de desescarche puede eliminar la escarcha más rápidamente, pero el evaluador también debe considerar con qué frecuencia la cámara pierde capacidad de refrigeración durante esos periodos.

Si dos evaporadores muestran una capacidad frigorífica similar, el que gestione mejor la escarcha puede ser en realidad la opción más segura para una aplicación con 402CD sometida a una elevada carga de humedad o a accesos frecuentes.

Compruebe el lado de las tuberías antes de aprobar la selección

La correspondencia de capacidad no consiste únicamente en consultar una tabla de baterías. El diámetro de las tuberías de conexión, el volumen interno, el diseño del distribuidor y la configuración del circuito de refrigerante afectan a la estabilidad de la alimentación. En los datos publicados del modelo 404D, el diámetro de la tubería de conexión es de 22/42 mm y el volumen de los tubos es de 10.67 L. No son valores de capacidad, pero son importantes para determinar si el evaporador puede integrarse sin provocar una caída de presión excesiva, problemas de distribución del líquido o un control inestable del sobrecalentamiento.

Esto es especialmente relevante cuando el condensador tipo H 402CD forma parte de un sistema de almacenamiento frigorífico más grande, en lugar de una configuración compacta sencilla.

Una regla rápida de evaluación orientada al trabajo en campo

Antes de aprobar la selección, evaluaría la correspondencia de la siguiente manera:

• Si la capacidad efectiva del evaporador en el punto de diseño real es inferior a la carga de la cámara, rechace la selección.
• Si la capacidad solo se alcanza con una temperatura de evaporación irrealmente alta, rechace la selección.
• Si el caudal de aire o el alcance del flujo no se ajustan a la configuración de la cámara, considere que la correspondencia aparente no es fiable.
• Si las condiciones de formación de escarcha son severas y la separación entre aletas es demasiado reducida, espere una disminución del rendimiento y vuelva a evaluar.
• Si se ignoran la energía del desescarche y el tiempo de inactividad, el cálculo de correspondencia estará incompleto.

Para una evaluación técnica del condensador tipo H 402CD, el orden más seguro es: fijar la condición de diseño, comparar la capacidad efectiva del evaporador en ese punto exacto y, después, verificar el resultado frente a las condiciones reales de caudal de aire, escarcha, desescarche y tuberías. Esta secuencia permite detectar la mayoría de las selecciones incorrectas antes de que se conviertan en reclamaciones de servicio.
